Результат выполнения конструкторской разработки.

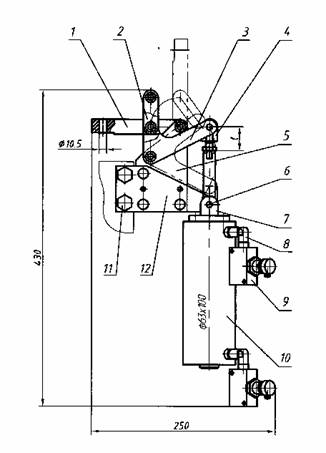

Пневматический прижим состоит из нормализованного пневмоцилиндра 10 (см. рисунок) с вилкой 4 и гайкой; основания 5, с собранными на нем рычагами 1 и3. С боковых сторон корпуса прикреплены винтами планки 12, которые предназначены для крепления всего прижима к ложементу приспособления. Крепление осуществляется болтами 11 с шайбами и гайками. Пневмоцилиндр 10 прикреплен к вилке 7, которая качается на оси 6.

Прижим пневматический для сварочных приспособлений.

Пневматический прижим включается в систему приспособления. При зажиме детали воздух под давлением подается в нижнюю полость пневмоцилиндра, и его шток начинает перемещаться вверх. Закрепленное на штоке ушко 4 начинает поворачивать на оси рычаг 3, который через серьгу 2 связан с рычагом 1. В конце рабочего хода пневмоцилиндра серьга встает под углом 90°к рычагу 1, и таким образом прижим запирается. Поэтому при падении давления воздуха в сети прижим не раскроется и, деталь будет надежно закреплена в приспособлении. Момент запирания прижима определяется расстоянием от оси ушка 4 до торца штока пневмоцилиндра, которое легко регулируется при расстопорении ушка.

Плавность перемещения подвижных частей прижима при рабочем и обратном ходе регулируется с помощью пневмодросселя 9, ввернутого в пневмоцилиндр через угольник 8.
