Результат выполнения технологической разработки

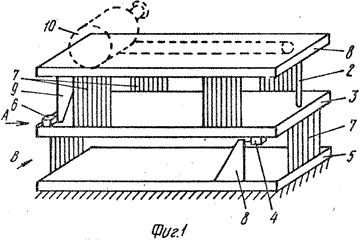

Стенд для определения частотно-импульсных характеристик и реактивных сил камер пульсирующего горения (фиг. 1 - стенд для испытания камер; фиг.2 - вид Б на фиг. 1; фиг.3 - вид А на фиг.1; фиг.4 - схема камеры пульсирующего горения и основных действующих сил) включает дополнительную подвижную платформу 1 (по оси аэродинамического клапана), вертикальную ось 2 вращения дополнительной подвижной платформы, среднюю подвижную платформу 3 (по оси резонансной трубы), датчик 4, воспринимающий усилия вдоль оси х (место установки), нижнюю неподвижную платформу 5, датчик 6,воспринимающий усилия вдоль оси у (место установки), упругую пластину 7, неподвижную опору 8 для восприятия усилий по оси х (соединена с нижней платформой), опору 9, соединенную с дополнительной подвижной платформой для передачи усилий вдоль оси у (т.е. реактивной силы газового потока из клапана); собственно камеру 10 пульсирующего сгорания (топку), которая содержит аэродинамический клапан 11, камеру 12 пульсирующего сгорания (топку и резонансную трубу 13.

Стенд работает следующим образом. При определении частотно-импульсных характеристик и реактивных сил камеры 10 пульсирующего горения, включающей собственно камеру 12 пульсирующего сгорания (топку), измеряют реактивную силу fрт в резонансной трубе 13 с помощью неподвижной 5 и подвижной 3 платформ. Используют дополнительную подвижную платформу 1, которая перемещается по оси аэродинамического клапана 11 (имеющую вертикальную подвижную ось 2 вращения). Дополнительная подвижная платформа 1 обеспечивает перемещение в направлении, перпендикулярном резонансной трубе (вдоль оси у на фиг. 4). Для передачи усилия вдоль оси у, т.е. реактивной силы газового потока из аэродинамического клапана 11 смонтирована опора 9. соединенная с дополнительной подвижной платформой 1. Усилия вдоль оси у воспринимаются пьезометрическим датчиком 6. Усилия от реактивной силы, возникающие вдоль резонансной трубы 13 (вдоль оси х на фиг. 4) воспринимаются с помощью пьезометрического датчика 4, закрепленного на платформе 3. Для фиксации усилий вдоль оси х смонтирована неподвижная опора 8, соединенная с нижней неподвижной платформой 5. Подвижность дополнительной платформы 1 и платформы 3 обеспечивается за счет упругих пластин 7. Электрические импульсы от пьезометрических датчиков регистрируются двухлучевым осциллографом 14.
