Результат выполнения научно-технической работы.

Устройство содержит кювету с фланцами, закрытую с торцов оптически прозрачными пластинами, источник и приемник света и нагревательные элементы.

Нагревательные элементы выполнены в виде пленки диоксида олова, нанесенной по всей внешней поверхности пластин, толщиной 0,06-0,15 мм.

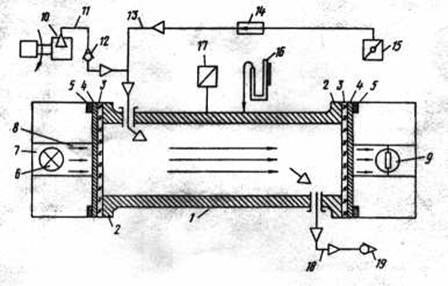

На чертеже представлена схема предлагаемого устройства.

Устройство содержит кювету 1 с фланцами 2, закрытую с торцов оптически прозрачными пластинами 3. Оптически прозрачные пластины с внешней стороны покрыты прозрачными слоями диоксида олова, служащими электрическими нагревательными элементами 4, на которые нанесены токопроводящие контакты 5 из проводящей серебряной пасты. Источник света 6 (лампа накаливания с рефлектором) размещен в корпусе 7 таким образом, чтобы пучок световых лучей 8 проходил через прозрачные слои диоксида олова 4, прозрачные пластины 3, кювету 1 и попадал на фотоэлемент 9. Нагнетатель чистого воздуха 10 соединен с кюветой 1 трубопроводом 11, снабженным обратным клапаном 12, и приводится в движение только во время продувки кюветы 1.

Кювета 1 соединяется с объектом испытаний трубопроводом 13, снабженным регулировочным вентилем 14 и приемным зондом 15. Кювета 1 снабжена устройством для замера давления - манометром 16 и устройством для замера температуры - термопарой с милливольтметром 17.

С атмосферой кювета 1 соединена трубопроводом 18, снабженным обратным клапаном 19, который поддерживает необходимое давление в кювете.

Измерение давления этим устройством осуществляется путем сравнения силы тока, генерируемого фотоэлементом 9 под действием пучка световых лучей 8, проходящего через кювету 1, которая с помощью нагревателя 10 первоначально продувается и заполняется чистым воздухом, и силы тока фотоэлемента 9 от того же пучка света, ослабленного при его прохождении через кювету 1 после ее заполнения отработавшими газами. При продувке и заполнении кюветы 1 чистым воздухом регулируемый вентиль 14 закрыт. После просвечивания чистого воздуха (установка стрелки прибора на отметку «ноль») нагнетатель включается, открывается вентиль 14 и кювета 1 заполняется отработанными газами.

В процессе работы устройства тепловой поток, сформированный нагревательными элементами 4 из слоев диоксида олова на поверхности оптически прозрачных пластин 3 и постоянно направленный навстречу отработавшим газам, заполняющим кювету, исключает осаждение продуктов неполного сгорания на прозрачных пластинах.
