ИННОВАЦИИ БИЗНЕСУ

3-03

Результат выполнения научно-исследовательской работы.

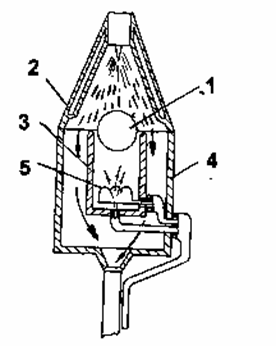

Напыляемая деталь 1 (см. схему) помещается между насадком плазмотрона 2 и на садком для обду ва противоположной стороны детали 3, находящимся в газозаборнике 4 и содержащим электрическую спираль 5 для нагрева газа.

Перед началом напыления с включением вращателя детали включается подача плазмообразующего газа, зажигается дуга плазмотрона, включается подача аргонас насадок 3, подается электропитание на спираль 5 и осуществляется отсос газов из газосборника. В течение 5-10 с аргон совместно с плазмообразующим газом вытесняет кислород с поверхности детали, насадки 3 и газосборника 4. После этого производится напыление покрытия.

При вращении детали напыленный слой, выходя из зоны действия плазменной струи, входит в зону обдува аргоном, нагретым электроспиралью до 60-100 град. Цельсия, где происходит его остывание.

После напыления покрытия требуемой толщины отключаются подача порошка, плазмотрон, подача плазмообразующего газа,электропитание спирали и выключается газ для обдува тыльной стороны детали. Далее в течение 10-30 с деталь продолжает вращаться, окончательно остывая вместе с атмосферой, ограниченной насадками 2 и 3.

Так как перед напылением поверхность детали свободна от кислорода, напыление покрытия и его остывание происходят без доступа кислорода, Аl ₂О ₃, а также другие окислы металлов не образуются. Условия для образования химических связей частиц последующего слоя с подложкой и частиц последующих слоев с предыдущими улучшаются. Граница раздела и структура покрытия становятся плотными.

Так как остывание каждого напыленного слоя осуществляется в среде аргона, нагретого до 60-100 град.Цельсия, и полностью напыленное покрытие остывает вместе со средой аргона, то напряжения, возникающие на границе раздела, возникают медленнее образования диффузионной связи покрытия с подложкой.

Испытаниями покрытия на прочность сцепления с основой установлено, что прочность сцепления покрытия, напыленного по данному способу, в 2-2,5 раза выше по сравнению с аналогичными способами.
