Результат выполнения конструкторской разработки.

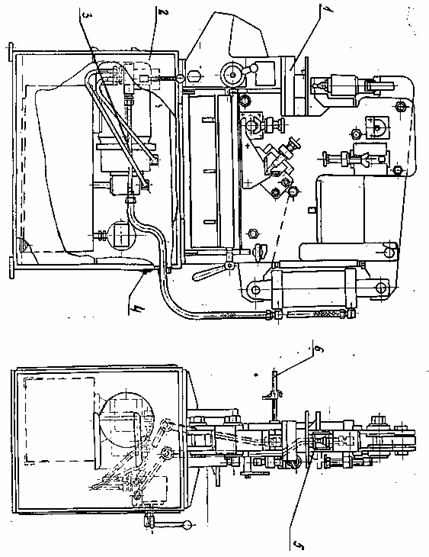

Гидрофицированная установка для ремонтных работ состоит из приспособления 1 (см.рисунок), основания 2, гидропривода 3, электрооборудования 4, комплекта инструментов 5 и скалки 6.

Приспособление содержит корпус сварной конструкции в виде двух параллельных плит, между которыми на осях один под другим размещены два ползуна. Между ползунами установлен гидроцилиндр,закрепленный через оси штоком к верхнему ползуну, корпусом к нижнему ползуну. В верхней части корпуса установлен кронштейн, в расточке которого размещен шток, соединенный шарнирно с верхним ползуном.

В зависимости от диаметра прошиваемого отверстия в шток и в отверстие плиты устанавливаются сменные пуансоны и сменные матрицы.

Для резки сортового материала в виде прутка в средней части ползуна установлен подвижный нож, а в соответствующей зоне перемещения ножа в передней плите корпуса - неподвижный нож. На верхнем ползуне, кроме резки проката и прошивки отверстий, предусмотрено выполнение гибочных и прессовых операций. Для этого в шток устанавливается гибочное приспособление, а к столу кронштейна крепятся плита и призма. Для прессовых операций в шток устанавливается пята.

Нижний ползун предназначен для резки профильного проката, а также проката круглого сечения большего диаметра, резки полосового материала. Он оснащен зарубочным устройством. Для этого ползун снабжен ножами, перемещающимися относительно неподвижных ножей, закрепленных в корпусе.

Для фиксации и зажима разрезаемого материала в корпусе приспособления предусмотрены зажимные винты и эксцентрик с винтом, регулируемыепо высоте в зависимости от толщины разрезаемого листового материала.

С помощью рукоятки вращением оси происходит регулирование зазора между ножами - передним и зарубочным для осуществления зарубочных операций на деталях различной толщины.

Для обеспечения стопорения любого из ползунов в приспособлении имеется фиксирующий палец, выполненный в виде скалки. При работе верхнего ползуна фиксируется нижний ползун, а при работе нижнего - верхний ползун.

Для точного совмещения отверстий в поворотных ползунах и в опорных плитах приспособления предусмотрены два установочных винта.

Для резки проката на заготовки мерной длины служит ограничитель, выполненный из скалки и упора.

При резке проката на заготовки с большей длиной необходимо использовать удлинитель.

При резке листового полосового материала разметочная линия выставляется по линии, которую создает тень от лезвия подвижного ножа при включенной лампочке.

Гидроцилиндр состоит из задней крышки, гильзы, поршня, штока, передней крышки, вилки. Задняя крышка и вилка представляют собой шарнирные опоры, с помощью которых гидроцилиндр крепится в приспособлении к верхнему и нижнему ползуну.

Основание состоит из рамы сварной конструкции, внутри которой на направляющих закреплен гидропривод, и стенок.

На раме основания установлен гидрораспределитель Р102.

Гидропривод состоит из бака сварной конструкции, на верхнем основании которого расположен электродвигатель, стакана, упругой муфты, шестеренчатого насоса,а также гидроаппаратуры, в которую входят гидроклапан давления, фильтр, кран включения манометра.

В электрооборудование установки входят автоматический выключатель, пост управления, плата, светильник местного освещения, лампа освещения.

Пост управления расположен в верхней части станины, на нем установлены кнопки управления, переключатель включения лампы освещения рабочей поверхности, сигнальная арматура.

На плате, установленной внутри станины, расположены трансформатор, предохранители, магнитный пускатель.

Гидрофицированная установка работает следующим образом.

Вначале включают гидропривод, с помощью гидрораспределительной аппаратуры включается гидроцилиндр.

Масло от гидропривода поступает в штоковую полость гидроцилиндра. Шток гидроцилиндра воздействует на верхний ползун, а корпус цилиндра - на нижний ползун и перемещает ползуны в исходные положения. Затем пальцем фиксируется тот или иной ползун относительно опорных плит приспособления в зависимости от необходимой операции.

Разрезаемый материал устанавливают на нужную опору и зажимают с помощью винта. Переключением ручки гидрораспределителя направляют поток масла в поршневую полость гидроцилиндра. Поскольку один из ползунов зафиксирован,а другой нет, то последний будет перемещаться под действием усилия цилиндра.
