Результат выполнения научно-исследовательской работы.

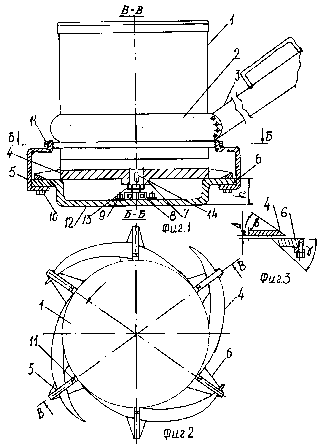

Косилка включает приводной электродвигатель 1 (см. рисунок) вертикального исполнения, на котором смонтирован хомут 2, ручки 3 управления косилкой. На валу электродвигателя закреплен нож 4, над которым предусмотрены пальцы 6 трапецеидальной формы. Нож 4 имеет ступицу 7 для установки на валу электродвигателя. Конец вала электродвигателя зафиксирован упорным подшипником 8, установленным в корпусе 9. Регулировочные кронштейны 5, выполненные из полосовой стали, крепятся к противорежущим пальцам 6 болтами 10, а к электродвигателю - болтами 11. Опорная чаша 12 выполнена единой деталью с противорежущими пальцами. Для фиксации ножа в вертикальном положении служит гайка 13, а передача крутящего момента от электродвигателя на нож обеспечивается шпонкой 14. Противорежущие пальцы 6 имеют заточку снизу и подвержены поверхностной закалке до твердости 40 НРС _Э на глубину не менее 2 мм. Ножи 4 имеют криволинейную форму. Лезвийная часть ножа выполнена из конструкционной стали по параболической кривой, закалена на всю толщину, а ширина закалки составляет 10 мм. Спинка ножа выполнена из конструкционной стали и не закалена. Лезвийная часть ножа имеет верхнюю заточку.

Косилка работает следующим образом. Перед началом работы устанавливается зазор d=0,1-0,5 мм между лезвием ножа 4 и противорежущим пальцем 6. Установка зазора производится с помощью щупа перемещением кронштейнов 5 вверх или вниз при отпущенных болтах крепления 11. После установки необходимого зазора болты крепления 11 затягиваются до упора. Далее устанавливается ручка 3 управления косилкой в зависимости от роста человека таким образом, чтобы днище опорной чаши 12 при работе была горизонтальна. После выполнения перечисленных регулировок включается в работу электродвигатель, и после набора необходимого числа оборотов косилка опускается на поверхность земли до касания днищем опорной чаши 12. Чаша обеспечивает копирование поверхности земли и ограничивает высоту « h» среза растений, которая принимается равной 2 см. При вращении ножей лезвийная часть захватывает растения и подводит их к противорежущим пальцам 6, где и происходит срезание растений. При этом, так как лезвийная часть выполнена по параболической кривой, резание происходит со скольжением, чем обеспечивается значительное снижение усилия резания и мощности на привод ножа. При работе с косилкой ручкой управления выполняются кругообразные движения, что позволяет производить срез растений всеми сторонами косилки и обеспечивает значительное повышение ее производительности.
