Результат выполнения научно-исследовательской работы.

Некоторые серийные приводы режущего аппарата жатки включают качающуюся шайбу, которая способствует преобразованию вращательного движения приводного вала в возвратно-поступательное движение режущего аппарата. Однако известные приводы обладают рядом недостатков, в том числе; повышенная сложность, отсутствует возможность одновременного привода двух ножей, невозможность остановки ножа без отключения привода и т.п. Предлагаемый режущий аппарат жатки лишен этих недостатков.

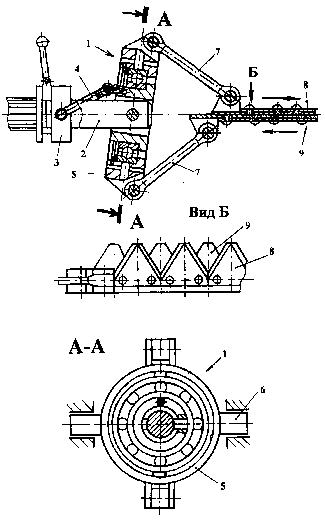

Режущий аппарат включает качающуюся шайбу 1 (см. рисунок), смонтированную посредством оси на приводном валу 2. Для изменения угла наклона шайбы предусмотрен установленный на шлицевом участке вала ползун 3 с рукояткой управления. Ползун с помощью поводка 4 шарнирно соединен с внутренним кольцом качающейся шайбы. В состав шайбы входят также подшипник качения, промежуточное кольцо и наружная обойма 5 с цапфами 6. Внутренне и промежуточное кольца совершают сложное движение, а наружная обойма 5 совершает только качательное движение на цапфах. Причем угол качания - отклонение шайбы от вертикали - устанавливается ползуном 3 посредством поводка 4. Режущий аппарат жатки снабжен одним или, как показано на рисунке, двумя шатунами 7.. Одни концы шатунов шарнирно закреплены на выступающих, наиболее удаленных от оси цапф 6, проушинах обоймы 5. Противоположные концы шатунов 7 соединены с верхним 8 и нижним 9 ножами жатки. В варианте с одним ножом используется один из шатунов 7.

Вращение приводного вала 2 передается качающейся шайбе 1, с помощью которой и шатунов 7 вращательное движение преобразуется в возвратно-поступательное перемещение ножей 8 и 9. Ножи движутся в противофазе. Регулирование амплитуды перемещения ножей осуществляется изменением угла наклона шайбы. Если шайба не имеет наклона, то ножи не перемещаются. Подобный принцип действия достигается и при наличии в составе аппарата одного ножа. Регулирование угла наклона качающейся шайбы 1, а следовательно и амплитуды перемещения ножей 8, 9, может производиться как заблаговременно (до начала работы), так и в процессе работы режущего аппарата. Это позволяет сложная (с радиально-упорным подшипником) конструкция ползуна 3 (на рис. не раскрыто). Регулирование частоты движения ножей в указанном диапазоне производится с помощью привода приводного вала.
