Номер 77-009-03 |
|
Наименование проекта Прибор контроля 9В776 |
|
Назначение Для безоблетной настройки и контроля характеристик радиолокационных станций обнаружения. |
|
Рекомендуемая область применения Приемо-сдаточные испытания радиолокационных станций обнаружения, а также при проверках радиолокационных станций обнаружения в процессе эксплуатации с использованием аппаратуры машины ремонта и технического обслуживания. |
|
Описание Результат выполнения конструкторской разработки. Прибор контроля 9В776 состоит из следующих частей (см. рисунок): - Блок ОПК1 ЦА2. 761. 795 - блок формирования подвижного импульса и напряжения промежуточной частоты с допплеровским смещением и выделением верхней боковой полосы. - Антенны ЦА2. 092. 100. - Соединительных кабелей.

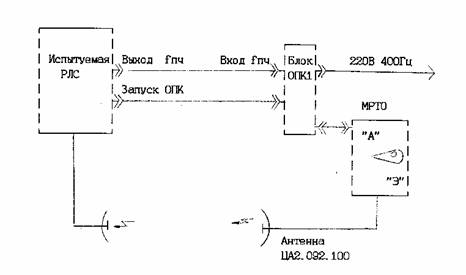

Схема электрическая соединений прибора контроля Прибор контроля 9В776 работает в режиме имитации отраженных сигналов. В данном режиме прибор совместно с узлами контролируемой радиолокационной станции обнаружения обеспечивает формирование подвижных радиоимпульсов с допплеровским смещением частоты. При этом прибор имеет возможность задавать три фиксированные радиальные скорости имитируемой цели (500±15; 260±15; 100±15 м/с). Входными сигналами прибора являются напряжение промежуточной частоты приемника испытуемой радиолокационной станции обнаружения, импульсы запуска (синхронизации). Прибор позволяет проводить проверки характеристик радиолокационной системы без использования реальных целей. Благодаря этому уменьшается время проведения приемо-сдаточных работ. |
|
Преимущества перед известными аналогами Возможность задания скорости обнаружения цели. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности труда на 20 %. В связи с отказом от проведения натурных испытаний с использованием самолетов экономический эффект составляет до 200 тыс. руб. на одно изделие. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 06.02.2003 |
