Результат выполнения научно-исследовательской работы.

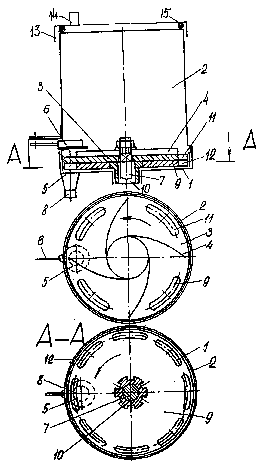

Устройство для дозирования сыпучих материалов содержит днище 1 (см. рисунок), емкости 2, распределительный диск 3 с лопастями 4, приемное окно 5 на днище, отражатель дозирующий 6 над окном, привод 7 распределительного диска и патрубок 8 пневмотранспортной системы. Устройство снабжено дополнительным встроенным диском 9, который смонтирован на приводном валу 10. Диск 9 размещен между днищем 1 и распределительным диском 3. Частота вращения дополнительного диска 9 больше частоты вращения распределительного диска 3. С некоторым смещением от периферийной кромки диска 3 выполнены окна 11 для распределения порций сыпучего материала. Аналогичные окна 12 выполнены на дополнительном диске 9. Центры окон 11, 12 и 5 выполнены с равным удалением от геометрических осей валов 7 и 10. Количество окон 12 в два раза больше количества окон 11. Толщина дисков 3 и 9 одинакова. Приводной вал 10 выполнен полым. Соосно ему в его полости размещен привод 7 распределительного диска 3. Днище 1 посредством кронштейна смонтировано на раме мельницы, дробилки, сеялки, машины и орудия.

Устройство для высева сыпучих материалов функционирует следующим образом. Порошкообразные, гранулированные удобрения или зерновой материал засыпают в бункер 2. Перед дозированием устанавливается на соответствующую отметку дозирующий отражатель и проверяют фактическую норму их высева. Для этого отражатель 6 фиксируют в одном из положений. Пользуясь общеизвестными аналитическими формулами, просчитывают количество подаваемых сыпучих материалов согласно инструкции мельницы, дробилки, сеялки и т.д. Далее устанавливают количество оборотов приводных валов 7 и 10. При несоответствии количества поданных сыпучих материалов в патрубок 8 пневмотранспортной системы проводят корректировку положения отражателя 6. При установившейся работе мельницы, дробилки, сеялки получают строгое синхронное вращение лопасти 4 распределительного диска 3 и дополнительного диска 9. Лопастями 4 нарушается свод удобрений в бункере 2 и обеспечивается их поступление на поверхность диска 3. Под собственным весом каждая частица сыпучего материала западает в окно 11. Из окна 11 за счет разницы окружных скоростей дисков 3 и 9 частицы перемещаются в окна 12 дополнительного диска 9. Окнами 12 диска 9 удобрения малыми порциями, но с большей частотой подаются в окно 5. Из окна 5 частицы сыпучего материала непрерывным потоком пневмотранспортной системы и по трубопроводам перемещаются к соответствующим рабочим органам машины.

Приоритетная справка № 2001101573/13(001412). Решение о выдаче патента от 15.10.02.
