Результат выполнения научно-исследовательской работы.

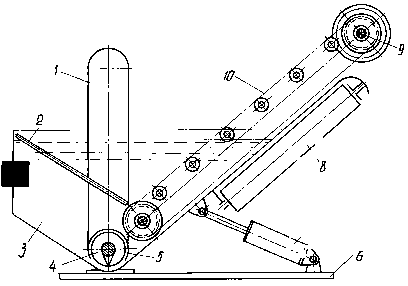

Установка включает резервуар 3 (см. рисунок), механизм 7 его наклона, транспортирующий рабочий орган 4 твердого осадка, вибратор 8, транспортирующий рабочий орган 10 корней и корневищ солодки, скатную решетку 2. Резервуар 3 имеет двухходовые краны. Краны соединены гибкими рукавами с водопроводной сетью и канализацией. Механизм 7 наклона резервуара 3 выполнен в виде силового гидроцилиндра, гидравлически соединенный с гидростанцией. В резервуаре 3 установлены транспортирующий рабочий орган 4 твердого осадка. Он выполнен в виде кинематически связанных горизонтального 5 и наклонного 1 шнеков. Привод шнеков 1 и 5 установлен на кожухе наклонного 1. На внешней стенке резервуара 3 смонтирован вибратор 8, колебания которого ориентированы в вертикальной плоскости Транспортирующий рабочий орган 10 сырья представлен в виде пруткового транспортера. Его ведущий вал 9 установлен за пределами резервуара и кинематически связан с индивидуальным приводом. Перемещению сырья из емкости транспортных средств в резервуар способствует скатная решетка 2. Наклонный шнековый транспортер 1 снабжен механизмом наклона к горизонту. Наклонный шнек 1 с горизонтальным 5 соединен универсальным шарниром Гука. Кожухи шнеков сопряжены посредством полых частей сфер. Нижние концы боковых растяжек кожуха наклонного шнека размещены на продолжении горизонтальной оси симметрии, совмещенной с центром шарнира Гука на концах шнеков. Резервуар 3 гидравлически сообщен с дополнительной емкостью, установленной на раме 6. Установка снабжена пультом управления.
