Номер 51-021-03 |
|||
Наименование проекта Ручная косилка |
|||
Назначение Скашивание стебельных растений при удалении растительности с откосов мелиоративных каналов, с территории приусадебных и садовых участков и с участков, имеющих сожный рельеф. |
|||
Рекомендуемая область применения Заготовка кормов, уход за мелиоративными каналами, садовыми насаждениями, приусадебными участками, газонами. |
|||

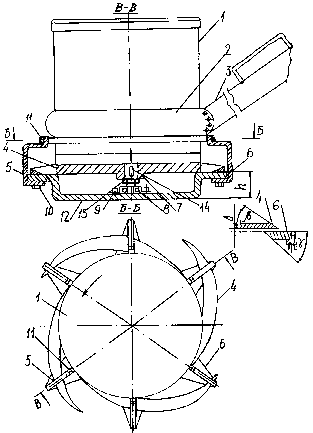

Описание Результат выполнения научно-исследовательской работы. Косилка включает приводной электродвигатель 1 (см. рисунки) вертикального исполнения, на котором смонтирован хомут 2 ручки 3 управления косилкой. На валу электродвигателя закреплен нож 4, над которым предусмотрены регулировочные кронштейны 5. Под ножом смонтированы противорежущие пальцы 6 трапецеидальной формы. Нож 4 имеет ступицу 7 для установки на валу электродвигателя. Конец вала электродвигателя зафиксирован упорным подшипником 8, установленным в корпусе 9. Регулировочные кронштейны 5, выполненные из полосовой стали, крепятся в противорежущим пальцам 6 болтами 10, а к электродвигателю - болтами 11. Опорная чаша 12 выполнена единой деталью с противорежущими пальцами. Для фиксации ножа в вертикальном положении служит гайка 13, а передача крутящего момента от электродвигателя на нож обеспечивается шпонкой 14. Противорежущие пальцы 6 имеют заточку снизу и подвержены поверхностной закалке до твердости 40 НРС Э на глубину не менее 2 мм. Ножи 4 имеют криволинейную форму. Лезвийная часть ножа выполнена из конструкционной стали по параболической кривой, закалена на всю толщину, а ширина закалки составляет 10 мм. Спинка ножа выполнена из конструкционной стали и не закалена. Лезвийная часть ножа имеет верхнюю заточку. Косилка работает следующим образом. Перед началом работы устанавливается зазор d=0,1-0,5 мм между лезвием ножа 4 и противорежущим пальцем 6. Установка зазора производится с помощью щупа перемещением кронштейнов 5 вверх или вниз при отпущенных болтах крепления 11. После установки необходимого зазора болты крепления 11 затягиваются до упора. Далее устанавливается ручка 3 управления косилкой в зависимости от роста человека таким образом, чтобы днище опорной чаши 12 при работе была горизонтально. После выполнения всех регулировок включается в работу электродвигатель и после набора необходимого числа оборотов косилка опускается на поверхность земли до касания днищем опорной чаши 12. Чаша обеспечивает копирование поверхности земли и ограничивает высоту « h» среза растений, которая принимается равной 2 см. При вращении ножей лезвийная часть захватывает растения и подводит их к противорежущим пальцам 6, где и происходит срезание растений. При этом, так как лезвийная часть выполнена по параболической кривой, резание происходит со скольжением, чем обеспечивается значительное снижение усилия резания и мощности на привод ножа. При работе с косилкой ручкой управления выполняются кругообразные движения, что позволяет производить срез растений всеми сторонами косилки, обеспечивается значительное повышение ее производительности. |
|||
Преимущества перед известными аналогами Простота конструкции, надежность работы, возможность скашивания грубостебельных растений, улучшение качества среза. |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Повышение функционалных возможностей, повышение производительности в 2 раза, снижение трудоемкости в 1,5 раза. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 04.02.2003 |
