Результат выполнения конструкторской разработки.

Согласно изобретению (применительно к застропке и подъему крупноплодных сельхозкультур из куч) боковые грани пирамиды выполнены в виде пружинистых стержней, скрепленных с гибкими поясами, параллельными основаниям пирамиды. Верхние концы указанных стержней имеют утолщение, а нижние концы - отверстия, через которые пропущен канат, формирующий окантовку и периметр большого основания пирамиды. При этом концы каната отведены в сторону и соединены с приспособлением для их перемещения, а верхний пояс пирамиды соединен со стропами. Наряду с этим верхний пояс снабжен захватными узлами, соединенными со стропами; стержни выполнены из полимерного материала круглого сечения. Приспособление для перемещения концов каната выполнено в виде телескопических гидроцилиндров, которые размещены на грузоподъемной машине и соединены с ее гидроприводом.

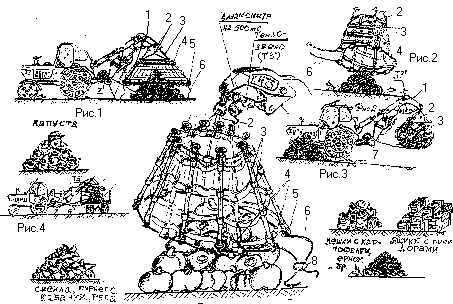

Устройство для застропки и подъема крупноплодных сельхозкультур из куч содержит навешиваемый на грузоподъемную машину 1 (см. рисунки) направляющий узел. В состав узла входят треугольное звено, стропы 2 и каркасная гибкая конструкция 4 (рис. 1) в виде полой усеченной многогранной пирамиды, большое основание которой обращено книзу. Боковые грани пирамиды выполнены в виде пружинистых стержней 3, скрепленных гибкими поясами, параллельными основаниям пирамиды. Стержни 3 выполнены преимущественно из полимерного материала круглого сечения Верхние концы стержней имеют утолщение, а нижние - проушины с отверстиями. Верхний пояс пирамиды снабжен захватными узлами, соединенными со стропами 2. Через отверстия в проушинах пропущен канат, формирующий окантовку и периметр большого основания пирамиды. Канат выполнен из неметаллических материалов. Пружинистые стержни 3, гибкие пояса 4 и канат в совокупности образуют не только каркасную гибкую конструкцию в виде полой усеченной многогранной пирамиды, но и крупноячеистую сеть соответствующей конфигурации. Концы каната отведены в сторону - на грузоподъемную машину и соединены с приспособлением для перемещения этих концов. Последнее может быть выполнено в виде телескопических (длинноходовых) гидроцилиндров, которые размещены на грузоподъемной машине и соединены с ее гидроприводом. Для этого на машине имеется гидронасос, гидрораспределитель, соответствующие гидрокоммуникации и др. элементы. В качестве приспособления для перемещения концов каната возможно применение других средств, в частности приводного барабана 7, размещенного на грузоподъемной машине (рис. 1 3, 4). Устройство снабжено кольцом 8, через которое пропущены оба конца каната.

Устройство для застропки и подъема крупноплодных сельхозкультур из куч используется следующим образом. Крупные плоды сельскохозяйственных культур, например тыквы, арбузов и капусты, предварительно собирают известным способом и формируют из них кучи, соответствующие возможностям устройства. В исходном для застропки состоянии устройство имеет максимальные габариты (рис. 1, 2). Его пружинистые стержни 3 прямолинейны (не изогнуты), гибкие пояса 4 растянуты, канат распущен (имеет слабину). Устройство посредством строп 2 и треугольного звена навешивается на грузозахватный орган (крюк) грузоподъемной машины 1, концы каната пропускают через кольцо 8, перебрасывают на машину и соединяют с приспособлением для перемещения концов каната. Устройство с помощью ходовой части и механизмов грузоподъемной машины «наводят» на кучу плодов, затем опускают до соприкосновения с грунтом, охватывая кучу. После этого задействуют приспособление для перемещения концов каната с помощью телескопических (длинноходовых) гидроцилиндров. Посредством гидропривода грузоподъемной машины, в частности его насоса и распределителя или с помощью приспособления в виде приводного барабана 7 канат затягивают и за счет этого деформируют окантовку - периметр большого основания пирамиды. Вследствие этого происходит упругая деформация пружинистых стержней 3, которые изгибаются и принимают дугообразную форму, при этом нижние гибкие пояса 4 несколько провисают, а средние и верхние - натягиваются. Возможные вертикальные перемещения верхнего пояса с захватными узлами ограничивают на стержнях 3. Указанные деформации и перемещения элементов устройства обеспечивают подсечку и захват (застропку) партии (кучи) плодов, их удержание внутри деформированной пирамиды происходит за счет наличия крупноячеистой сети, образованной стержнями 3, поясами 4 и канатом. Травмирование плодов предотвращается выполнением этих элементов из упругих неметаллических материалов. Далее средствами грузоподъемной машины 1 захваченную (спакетированную) кучу плодов поднимают (рис. 3), переносят по воздуху и грузят, например, в кузов транспортного средства (рис. 4). Перед погрузкой пакетированные плоды опускают на дно кузова, только после этого посредством названного приспособления канат отпускают, позволяя стержням 3 выпрямиться и освободить плоды. Эти операции проводят плавно, в т.ч. за счет технологического движения штоков гидроцилиндров, сохраняя целостность плодов. Затем устройство поднимают, оставляя плоды в кузове.

Таким образом, предложенное устройство позволяет выполнять ряд операций по погрузке без травмирования крупноплодных сельхозкультур, предварительно собранных в кучи, - подсечку, застропку, подъем, перенос по воздуху, загрузку кузова транспортного средства. Масса сформированных в кучи плодов может достигать одной тонны. За счет усиления конструкции вся партия плодов загружается за один рабочий цикл. Все это способствует расширению функциональных возможностей и повышению грузоподъемности устройства.

Документация предусматривает нормы и регламенты, распространяемые на грузоподъемные устройства. В случае использования данного устройства как «возвратная тара» целесообразно грузоподъемную машину (ее оголовок) снабдить динамометром в совокупности с тензозвеном и самописчим интегрирующе-счетным устройством.

Приоритетная справка № 2002116072/28 (017152).
