Номер

47-017-03

Наименование проекта

Пневмопресс

Назначение

Запрессовывание шкивов в вал электродвигателя

Рекомендуемая область применения

Сборка электродвигателя

Описание

Результат выполнения конструкторской разработки.

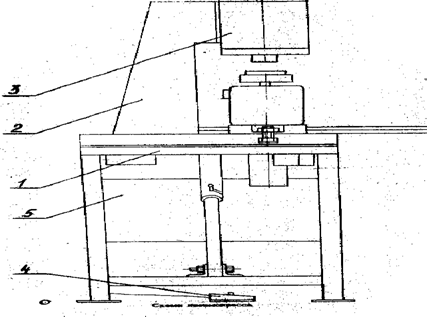

Состоит из следующих основных узлов: каркаса 1 (см. рисунок), стойки 2, пневмоцилиндра 3, педали 4, пневмопанели 5.

В общую схему управления прессом входят: сетевой шнур, переключатель, сигнальная арматура, микропереключатель (педаль).

Электродвигатель устанавливают на основании, закрепленном на столешнице каркаса пресса, а на конец вала - шкив. Предварительно переключателем включают электрическое напряжение питания пневмоэлектрической системы управления, в которую входят пневмоэлектрический распредилитель и педаль. Затем пневморедуктором устанавливают требуемое давление. При нажатии педали шток пневмоцилиндра перемещается вниз и давит на шкив, происходит запрессовывание его на вал электродвигателя.


После возврата штока пневмоцилиндра в исходное положение, электродвигатель с запресованным шкивом снимается с основания пресса.

Преимущества перед известными аналогами

Качество запрессовывания

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 1,4 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

23.12.2002
