Описание к ИЛ № 42-009-03

Данная работа является результатом выполнения технологической разработки.

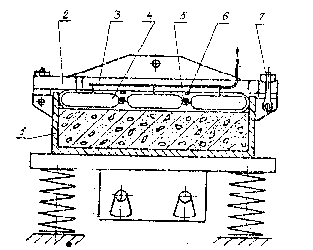

С целью улучшения однородности уплотнения изделия по высоте, а также повышения качества верхней поверхности изделия и прилегающего к ней слоя при станковом уплотнении бетонной смеси разработан пневмопригруз, обеспечивающий двустороннее виброуплотнение шлакопемзобетона при формовании панелей. Он включает в себя (см. рисунок) прижимную плиту 2, на которой болтами 6 закреплена наружная эластичная оболочка 3 с размещенными внутри ее секциями пневмокамер 5, обеспечивающими основное давление на бетонную смесь. Секции соединены между собой. Подача сжатого воздуха в них осуществляется из пневмосети по трубопроводу 4.

Пневмопригруз

Пневмопригруз работает совместно с виброплощадками, его вводят в действие после предварительного уплотнения смеси. На форму 1, заполненную бетоном, устанавливается прижимная плита и закрепляется откидными болтами 7. По трубопроводу в пневмокамеры эластичной наружной оболочки подается сжатый воздух необходимого давления. После этого включается виброплощадка. Виброуплотнение производится на стандартном вибростоле с частотой 50±3,3 Гц и амплитудой колебаний равной 0,35-0,5 мм, величина пригруза 3-6 кПа. Высота уплотняемого слоя смеси при частоте 50 Гц должна быть не более 35-40 см, а при использовании пригруза 50-60 см. Продолжительность вибрирования с пневмопригрузом зависит от жесткости смеси и составляет 20-50 с. После окончания виброформования отключается подача сжатого воздуха и пневмопригруз снимается с формы.

Отличительная особенность конструкции пневмопригруза заключается в том, что эластичная оболочка соединена с атмосферой, а внутри ее под давлением сжатого воздуха находятся скрепленные между собой секции пневмокамер. Таким образом, с поверхностью формируемого изделия соприкасается эластичная наружная оболочка, в которой отсутствует давление, и поэтому проколы, мелкие повреждения ее не приводят к потери работоспособности пневмопригруза, что обеспечивает высокую его надежность. Секционная конструкция пневмопригруза также увеличивает его надежность в эксплуатации, так как повреждение одной пневмосекции приводит к потере давления эластичной оболочки на шлакопемзобетонную смесь всего лишь на 4-8,5%. Кроме того, крепление прижимной плиты пригруза к форме способствует стабилизации колебательного режима системы форма-вибростол.
