Для охлаждения коксового газа и улавливания из него нафталина в цехе химулавливания коксохимического производства установлен конечный газовый холодильник, разделенный перегородкой на две части: верхняя - собственно холодильник коксового газа и нижняя - нафталиновый промыватель. В нижнюю часть холодильника подается коксовый газ, а в верхнюю - охлаждающая вода. Газ, проходя насадку холодильника, орошается встречным потоком воды и охлаждается. Одновременно вода улавливает из коксового газа нафталин. Из холодильника вода по переточной трубе попадает в промыватель для извлечения из нее нафталина смолой. Смола подается на верхнюю полку промывателя и свободно стекает по полкам в нижнюю часть промывателя. Вода выводится с верхней части промывателя на градирню.

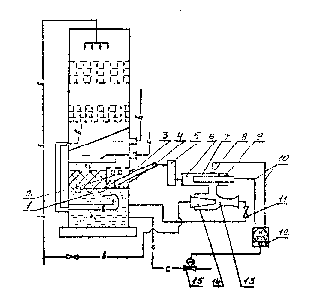

Для извлечения нафталина из воды необходимо поддерживать уровень барботажного слоя смолы в промывателе. Для контроля и регулирования уровня раздела фаз смола-вода в нафталиновом промывателе разработано и внедрено устройство, принцип работы которого показан на функциональной схеме (см. рисунок)

Устройство контроля и регулирования уровня раздела фаз смола-вода в нафталиновом промывателе

Для создания спокойного надсмольного слоя эмульсии внутри промывателя на полке неподвижно установлен сосуд-успокоитель 1 объемом 1 м ³ в виде куба, имеющего на боковых стенках отверстия 2 размером 30х40 мм (живое сечение 8-10%). В сосуде-успокоителе образуется надсмольный спокойный слой эмульсии. Сопротивление эмульсииr_эрезко отличается от сопротивления смолыr _cи промывочной водыr _b, т.е.r _cіr_эіr _b.

Для измерения сопротивления эмульсии в камере 6 эжекторного устройства 13 установлен датчик 7. В эжекторное устройство из цикла охлаждения газа через сопло 14 подается под большим давлением вода для создания в камере разрежения и скоростного потока струи эмульсии с сосуда-успокоителя через отборное устройство 4 и подогреватель 5. Отборное устройство представляет собой заглушенную с торца трубку, имеющую боковые отверстия по высоте слоя эмульсии. Посредством контактного датчика линий связи 10 и электронного регулирующего прибора 12 замеряется сопротивление эмульсии относительно корпуса камеры (клемма 8). Отборное устройство монтируется в отверстие сосуда-успокоителя через сальниковое шлюзовое устройство 3, установленное на фланце корпуса промывателя, а датчик в камеру через изолятор 9. Смесь после эжекторного устройства подается обратно в промыватель.

Электронный прибор выдает команду регулирующему клапану 15 на его открытие или закрытие. При выдаче смолы через клапан из промывателя понижается общий уровень смолы с эмульсией, и на вход датчика подается разбавленная водой эмульсия, сопротивление которой уменьшается и фиксируется электронным прибором, вследствие чего выдается команда на закрытие клапана. Уровень смолы поднимается за счет ее постоянной подачи в верхнюю часть промыва теля.

Объем камеры выполнен с учетом создания максимальной скорости потока эмульсии, исключающей загрязнение датчика. Таким образом, регулируя сопротивление эмульсии, поступающей в камеру датчика, путем выдачи смолы из промывателя в нем поддерживают необходимый уровень барботажного слоя смолы, обеспечивая извлечение нафталина из воды, а следовательно, и очистку коксового газа.

После эжекторного устройства на линии выдачи смеси в промыватель установлен находящийся в открытом положении запорный кран 11, при закрытии которого эжектирующая вода из сопла под большим давлением поступает в камеру, очищая датчик от возможных загрязнений и налипаний. Одновременно проверяется «нуль» прибора.

Устройство может быть применено для регулирования уровня смолы в механизированных смесителях отделения конденсации смолы. Функциональная схема аналогична схеме промывателя и отличается лишь тем, что в качестве эжектирующей воды в эжектор подают воду барельетного цикла газосборников коксовых батарей.
