Результат выполнения научно-исследовательской работы.

При исследовании физических свойств микрообразцов твердых тел, в особенности нитевидных кристаллов (НК), с использованием вакуумных измерительных камер наиболее ответственной частью экспериментов является надежное контактирование кабеля передачи информации с изучаемым образцом, поскольку от качества контакта зависит точность регистрируемой физической величины.

В настоящее время, для решения данной проблемы используются изготавливаемые промышленностью точных приборов устройства, позволяющие перемещать контактную иглу в двумерном пространстве. Установление контакта с применением устройств, обладающих только двумя степенями свободы, представляет большие трудности, особенно при исследовании НК.

С целью более надежного и оперативного контактирования кабеля передачи информации с образцами НК разработано более совершенное устройство, обладающее тремя степенями свободы - возможностью перемещения контактной иглы кабеля в трехмерном пространстве. Схема устройства для контактирования кабеля передачи информации с образцами НК, представлена на рис.

Устройство содержит стойку 1, которая завинчивается в несквозное отверстие в основании камеры; направляющие пары стержней 7, с одной стороны жестко закрепленные к стойке 1 и узлам 2, 3, которые с помощью винтовых стержней, проходящих через отверстия с резьбовыми нарезками в узлах 2, 3 и 4, позволяют с помощью головок 6 перемещать их соответственно вдоль направляющих в трехмерном пространстве; электрод 8, замкнутый с кабелем передачи информации 9, с помощью прижимного болтика 10 и керамической трубки 11, которая с помощью стержня 12 и прижимного болтика 13 жестко соединена с узлом z.

Эксплуатация устройства в течение многих лет при исследованиях физических свойств НК и щелочно-галоидных микрокристаллов показала, что оно позволяет оперативно устанавливать контакт между электродом и микрообразцом твердого тела.

Основным преимуществом устройства является возможность перемещения контактной иглы в трехмерном пространстве, что повышает возможность проведения более сложных и точных экспериментов по исследованию физических свойств НК (изобретение по а.с. № 1462891).

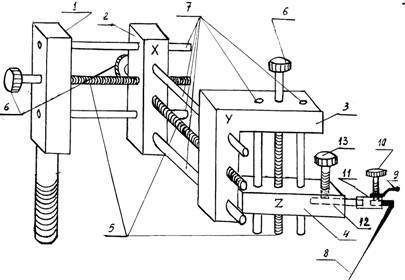

Рис. Устройство для контактирования

кабеля передачи информации с образцом НЩГК:

1 - опорная стойка; 2, 3 и 4 - узлы перемещения соответственно вдоль осей х, y и z
с помощью микровинтов 5 с ручками 6 по направляющим парам стержней 7; электрод 8 замкнут с кабелем передачи информации 9 с помощью прижимного болтика 10 и керамической трубки 11, а также с использованием соединительного стержня 12 и прижимного болтика 13 жестко соединен с узлом z.

Принцип действия - надежное и оперативное контактирование электрода информации с исследуемым микрообразцом твердого тела с помощью винтовых перемещений относительно друг друга узлов устройства в трехмерном пространстве.
