Описание к ИЛ № 29-111-03

Результат выполнения конструкторской разработки.

Дисковое долото состоит (см. рис.) из корпуса 1, в центральной части которого упорный сектор 2 со стержнем 3, а в пазах корпуса на оси 4 смонтированы рабочие диски 5. Верхний конец стержня 3 с помощью резьбы соединен с регулировочной гайкой 6. На стержне расположена проушина 7, на которую посажена защитная втулка 8. В верхней части корпуса изготовлены каналы 9.

Устройство работает следующим образом. Перед бурением скважины регулировочной гайкой с помощью резьбы пружины на пяту упорного сектора создают усилие. Регулировочная гайка градуирована: поворот гайки на определенный угол соответствует конкретному значению создаваемого усилия. Упорный сектор цилиндрическими поверхностями скольжения соприкасается с поверхностями опор скольжения, образованными на ступицах рабочих дисков и подает на них усилие, создаваемое с помощью пружины. При этом в опорах скольжения возникает трение т торможение. Это позволяет регулировать вращение рабочих дисков, а следовательно, их проскальзывание по поверхности забоя.

При бурении горных пород небольшой крепости регулировочную гайку затягивают, сжимая при этом пружину и создавая большие усилия и силы трения в опорах скольжения. Рабочие диски при этом вращаются относительно забоя скважины с большим проскальзыванием.

При бурении крепких горных пород регулировочную гайку и пружину ослабляют, создавая меньшие усилия и силы трения в опорах скольжения. Рабочие диски при этом вращаются относительно забоя скважины с меньшим проскальзываием.

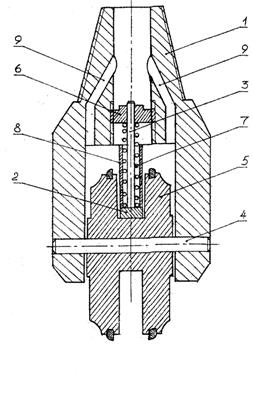

Рис. Дисковое долото фрезерного типа с упорным сектором
