Номер 29-086-03 |
|||
|
Наименование проекта Устройство электрического подогрева термопары |
|||
|
Назначение Нагрев и поддержка необходимой температуры металлических расплавов вплоть до начала заливки в металлическую форму |
|||
|
Рекомендуемая область применения Цветная металлургия |
|||
|
Описание

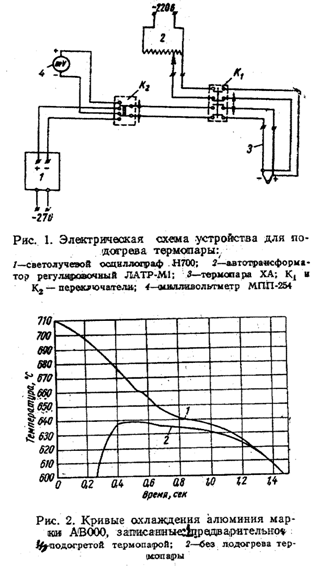

Описание к ИЛ № 29-086-03 Результат выполнения НИР. Авторами разработано устройство электрического подогрева термопары. Нагрев термопары производится в области горячего спая и продолжается в течение нескольких секунд, предшествующих заливке. Температура нагрева термопары устанавливается опытным путем и несколько превышает температуру заливки с тем, чтобы в момент заливки температура горячего спая была близка к температуре заливки. Электрическая схема устройства приведена на рисунке. Термопара 3 устанавливается жестко в металлическую форму. Перед заливкой переключателем К 1 замыкается цепь регулировочного трансформатора 2 и спая термопары. Контроль температуры нагрева спая осуществляется милливольтметром 4. ПереключательК 2 служит для включения термопары в цепь осциллографа или милливольтметра 1. Юстировка базисных вставок и градуировка шкалы осциллографа производится по показаниям рабочего гальванометра при температурах давления чистых металлов. В процессе работ кривые охлаждения записывались при помощи светолучевого осциллографа Н700. В медную форму заливали расплав алюминия марки АВ000 весом 23 г с начальной температурой 710°С. Для измерения применялась хромель-алюминиевая термопара с диаметром проволок 0,5 мм; горячий спай помещался по центру полости формы.
|
|||
|
Преимущества перед известными аналогами Устройство подлогрева термопары позволяет точно фиксировать истинную кривую охлаждения металлических расплавов |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Возможность выявления площадки кристаллизации металла |
|||
|
Технико-экономический эффект Повышение точности измерений в 1,5 - 2 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 18.02.2003 |
