Описание к ИЛ № 29-042-03

Результат выполнения конструкторско-технологической разработки.

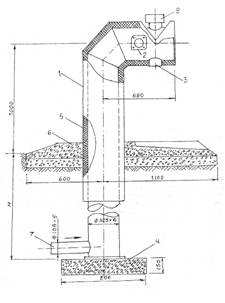

Общий вид водоразборной колонки с автоматической защитой от замерзания представлен на рис.1.

Стояк колонки 1 повернут коленом, на горизонтальном участке которого установлен водоразборный кран 2 и автоматический выпуск воды 3. Колонка опирается на фундамент 4, покрыта тепловой изоляцией 5. На поверхности грунта выполнена отмостка 6. К колонке подведен водопровод 7.

Рис. 1. Водоразборная колонка с автоматическим выпуском

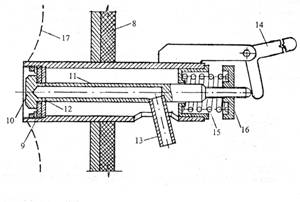

На рис. 2 показана конструкция водоразборного крана. В корпусе крана 2 размещена эластичная диафрагма 9 с клапаном 10 в закрытом положении и цилиндрическим штоком 11. Клапан установлен в трубе на величину более диаметра корпуса крана. Цилиндрический шток выполнен пустотелым и имеет входные отверстия 12. Сливной патрубок 13 взаимодействует с рукояткой управления 14. На конце штока установлена пружина 15 и стопорная гайка 16.

В зимнее время при водоразборе грунт вокруг колонки согревается, его температура повышается. При длительном отсутствии водоразбора тепло вокруг стенок колонки исчезает, температура воды в колонке может понизиться до значений близких к нулю градусов, вследствие чего в датчике автоматического выпуска появится лед, что приведет к открытию клапана, сбросу охлажденной воды и ее притоку с более высокой температурой. Таким образом, автоматический выпуск защитит водоразборную колонку от замерзания в течение всей зимы при любом режиме водоразбора.

Водоразборный кран работает следующим образом. При нажатии на рукоятку управления 14 пустотелый цилиндрический шток 11 переместиться так, что отверстия 12 пройдут через эластичную диафрагму 9 в зону воды. Вода через отверстия 12 попадает в канал цилиндрического штока 11 и, пройдя сливной патрубок 13, выливается наружу. После прекращения нажима на рукоятку управления цилиндрический шток под действием пружины и сил давления воды на клапан займет исходное положение. В таком положении в водоразборном кране нет воды. Стопорная гайка позволяет при необходимости отключить кран (например, из-за нарушения плотности затвора) прижатием клапана к седлу. Усилия от рукоятки управления воспринимаются корпусом крана, на шток передаются лишь силы вдоль его оси, что исключает появление изгибающих моментов и обуславливает стабильную работу устройства.
