Процесс уплотнения растительной массы в предлагаемом устройстве осуществляется следующим образом. Приводной механизм 2 (см. рис.) одним из кулачков 3, воздействуя на палец 7, поднимает соответствующий ему уплотняющий груз 5, сжимая при этом пружину 6. Разные положения уплотняющих грузов относительно поверхности уплотняемого материала и наклон поверхностей, обращенных внутрь контейнера, не препятствуют процессу заполнения освободившегося пространства растительным материалом. При повороте вала 4 на определенный угол палец 7 выходит из зацепления с кулачком 3, и уплотняющий груз 5 под действием силы тяжести и силы упругости пружины 6 обрушится вниз, произведя уплотнение растительного материала, и будет оставаться в нижнем положении, удерживая растительный материал от восстановления первоначального объема. Второй уплотняющий груз при этом начнет подниматься, и весь процесс для него полностью повторится.

По мере наполнения контейнера приводной механизм 2 перемещается вверх вдоль направляющих пазов опоры 1, опираясь одним из уплотняющих грузов 5 на поверхность уплотняемого материала.

Таким образом, устройство через один из уплотняющих грузов обеспечивает постоянное воздействие на часть поверхности уплотняемого материала, препятствуя восстановлению первоначального объема не только в той части контейнера, где уплотняющий груз действует, но и за счет сил сцепления в уплотняемо массе в соседней половине контейнера, способствует снижению энергоемкости процесса уплотнения. После заполнения контейнера приводной механизм 2 вместе с уплотняющими грузами 5 подъемным механизмом отводится вверх, контейнер извлекается. На его место устанавливается пустой и весь процесс уплотнения повторяется.

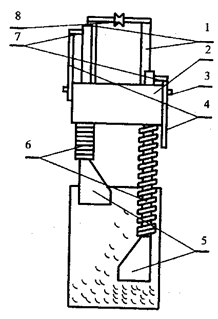

Рис. Схема уплотнителя травяного жома в контейнере
