Результат выполнения конструкторской разработки.

Предлагаемый способ производства озона реализуется при помощи озонатора.

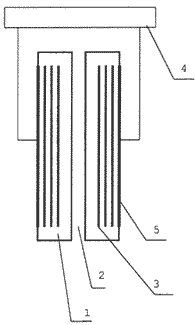

Озонатор (см.рисунок) состоит из двух диэлектрических пластин 1 (стекло или фторопласт), внутри которых размещены металлические пластины 5. На внешней поверхности диэлектриков расположены электроды 3, подключенные к источнику переменного высокого напряжения 4. Число металлических пластин в диэлектрике равно трем.

Конструкция работает следующим образом. При включении источника высокого переменного напряжения на электродах образуется высоковольтное электрическое поле, которое индуцирует заряд на металлических пластинах. Это позволяет значительно увеличить емкость диэлектрического промежутка, а, следовательно, и производительность озонатора. При превышении определенного значения напряженности электрического поля в разрядном промежутке происходит «тихий» разряд, приводящий к образованию озона. Причем за счет металлических пластин в диэлектрике при превышении допустимого напряжения возникает пробой только части диэлектрика, а весь оставшийся диэлектрик служит ограничителем разрядного тока. За счет этого повышается как производительность, так и надежность конструкции.

Новизна разработки заключается в том, что за счет увеличения емкости путем использования параллельного соединения пластин одноименно заряженных диэлектриков и конструктивных особенностей при определенном соотношении числа металлических пластин в диэлектрике устройство позволяет на 20-25% увеличить производительность при сохранении неизменных массогабаритных размеров и в значительной степени повысить надежность озонатора, так как уменьшается возможность разрушения при пробое.
