Результат выполнения конструкторской разработки.

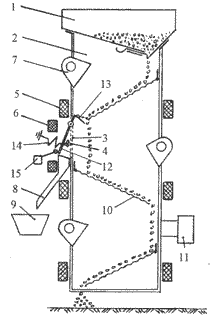

Предлагаемый способ одновременной предпосевной обработки и очистки семян от случайно попавших металлических предметов реализуется с помощью специального устройства, которое содержит бункер 1 (см.рисунок) для необработанных семян; камеру 2, выполненную из диамагнитного материала, с окном 3 для вывода из потока семян случайно попавших металлических предметов 4. На наружной части камеры размещены секции электромагнитов 5, создающих основное продольное магнитное поле, и секция дополнительного электромагнита 6, создающего поперечное магнитное поле, а также инфракрасные излучатели 7. На стене камеры закреплен желоб 8, предназначенный для вывода металлических предметов за пределы камеры в емкость 9. Внутри камеры на шарнирах закреплены сетчатые пластины 10, предназначенные для перемешивания семян и регулирования времени обработки. Питание электромагнитов 5,6 и излучателей 7 осуществляется от блока питания 11. В боковом окне камеры 2 шарнирно закреплена заслонка 12 с отклоняющейся полкой 13, выполненной из диамагнитного материала. Заслонка 12, окно 3 и секция электромагнита 6 размещены соосно. Заслонка 12 связана с пружиной 14 и конечным выключателем 15.

Устройство работает следующим образом.

Включается блок питания. Секции электромагнитов и инфракрасные излучатели обтекаются током, создавая внутри камеры магнитное продольное поле, магнитное поперечное поле и тепловое поле инфракрасного спектра. Семена из бункера поступают в камеру и, перемещаясь по пластинам, многократно пересекают магнитные силовые линии и облучаются инфракрасным излучением, причем поперечное магнитное поле дополнительного электромагнита на участке свободного полета семян существенно повышает вероятность благоприятного совпадения магнитных силовых линий с магнитной осью зародыша семян.

В тех случаях, когда в семена попадают случайные металлические предметы, то, пролетая в зоне действия магнита 6, они втягиваются в окно камеры и оказывают давление на заслонку, которая, вращаясь на шарнире вместе с предметом, перемещается к центру магнита 6, открывая окно. Одновременно сжимается пружина возврата заслонки, а отклоняющая полка отклоняет поток семян от окна. При достижении предельного отклонения заслонка с помощью конечного выключателя отключает магнит 6, металлический предмет, оказавшись за пределами камеры, попадает в желоб и отводится в емкость. Заслонка с выдержкой времени под действием пружины закрывает окно, восстанавливая нормальный режим работы и обеспечивая автоматическую очистку потока семян от металлических предметов. Действие магнита может быть усилено введением в него магнитопровода.

Таким образом, положительный эффект предлагаемого устройства проявляется в улучшении качества обработки семян и очистке их от металлических предметов, что способствует повышению урожайности культур и защите посевных машин от поломок металлическими предметами, повышая надежность их работы в полевых условиях.
