Результат выполнения конструкторской разработки.

Сеялка имеет раму 1 (см. рисунок), которая опирается при работе на две пары колес - передние 22 и задние 13, регулируемые по высоте. К раме сеялки крепятся фрезерные сошники 19, с рабочими элементами 16 в видеl-образных ножей.l-образные ножи 16 установлены на внешних и внутренних сторонах дисков фрезерной секции 17 и содержат стойку 23, крыло 25 с отогнутой частью 24. Отогнутая часть 24 крыла 25 имеет форму трапеции и отогнута к стойке 23 вверх под прямым углом. Также сеялка имеет катки 14, емкости для удобрений 7 и семян 8. Фрезы приводятся в движение через механизмы привода 20 от ВОМ трактора, а высевающие аппараты для удобрений и семян - через редуктор 4 от передних опорно-приводных колес 22.

При работе дернинной сеялки ножиl-образной формы фрезерной секции разрезают по ширине и глубине дернинный слой в зонах крайних точек лезвийl-образных ножей. Отогнутая часть каждого ножа прорезает слой дернины по длине равный или больший, чем подача дернины на нож фрезы. Благодаря этому на поверхности поля остаются ленты качественно обработанной дернины с ровными боковыми границами. Семятуконаправители вносят стартовую дозу минеральных удобрений и высевают семена в обработанные строчки на установленную глубину. Далее засеянная полоса прикатывается катками. В транспортном положении передняя часть сеялки опирается на механизм навески трактора, а задняя часть - на задние опорные колеса. Регулировка норм высева семян и удобрений осуществляется путем изменения передаточных отношений посредством сменных звездочек и шестерен.

Способ посева - ленточный двухстрочный. Ширина ленты - 33 см, ширина строки - 11 см. Расстояние между осями лент - 70 см.

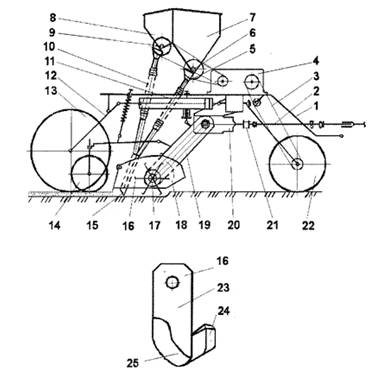

Схема дернинной сеялки:

1 - рама; 2 - карданный вал; 3 - механизм привода высевающих аппаратов; 4 - редуктор; 5 - тукопровод; 6 - туковысевающий аппарат; 7 - емкость для удобрений; 8 - емкость для семян; 9 - семявысевающий аппарат; 10 - семяпровод; 11 - гидроцилиндр; 12 - коленчатая ось; 13 - колесо заднее; 14 - каток; 15 - тукосемянаправитель; 16 - рабочий орган фрезы в виде l-образного ножа; 17 - диск фрезы; 18 - кожух; 19 - привод фрезы; 20 - центральный редуктор; 21 - муфта; 22 - колесо переднее опорно-приводное; 23 - стойка l-образного ножа; 24 - отогнутая часть крыльца l-образного ножа; 25 - крыло l-образного ножа
