Результат выполнения конструкторской разработки.

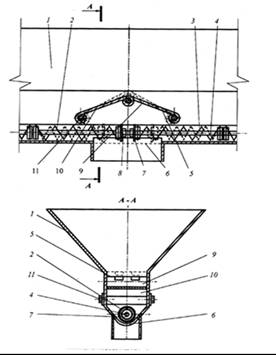

Туковысевающий аппарат включает бункер 1 (см.рисунок), в нижней части которого установлен высевающий механизм спирально-винтового типа, выполненный из спиралей 2 и 3 с правой и левой навивкой, смонтированных на общем валу 4, защитные козырьки 5 над выпускными окнами 6 и высевающим механизмом. Спирали 2 с левой навивкой располагаются относительно выпускных окон 6 бункера с одной стороны, спирали 3 с правой навивкой - с другой. Каждая из спиралей высевающего механизма имеет устройства 7 и 8 для изменения своего шага. Каждый защитный козырек, выполненный из пластин 9 и 10, имеет устройства 11 для фиксации положения нижних кро-мок по длине и высоте бункера и выполнен с возможностью изменения своей формы путем изменения расстояния между нижними кромками пластин.

Туковысевающий аппарат работает следующим образом.

Удобрения, засыпанные в бункер, туковысевающим аппаратом подаются к выпускным окнам 6. При этом к каждому выпускному окну две спирали 2 и 3 с разной навивкой транспортируют туки с двух сторон. Норма внесения удобрений во всех выпускных окнах ступенчато регулируется частотой вращения вала высевающего механизма и более точно - изменением шага спиралей. Более точная бесступенчатая регулировка нормы внесения туков обеспечивается различным усилием сжатия спиралей, устройствами 7 и 8, при этом можно отрегулировать и равномерность поступления туков в каждое из выпускных окон. Защитные козырьки предотвращают самопроизвольное истечение удобрений. Туковысевающий аппарат может функционировать на внесении удобрений различной сыпучести и влажности. Во избежание самопроизвольного истечения через выпускные окна легкосыпучих удобрений нижние кромки пластин 9 и 10 занимают наиболее удаленные от выпускного окна положения, а для обеспечения необходимой нормы внесения малосыпучих удобрений - наиболее приближенные к окну. Для этого пластины защитного козырька могут быть соединены при помощи шарнира или гибкого материала, устройства 11 выполнены в виде болтового соединения, а в бункере предусмотрены отверстия для фиксации положения нижних кромок пластин 9 и 10.

Таким образом, туковысевающий аппарат имеет высокое качество внесения удобрений, низкую металлоемкость и упрощенную конструкцию привода высевающего механизма.

Схема туковысевающего аппарата
