Результат выполнения конструкторской разработки.

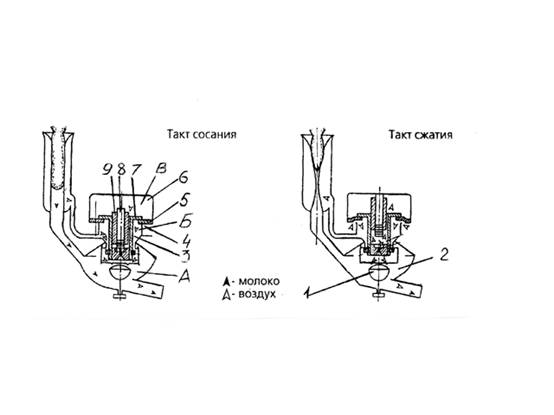

Пульсоколлектор (см.рисунок) состоит из трех основных частей: А - коллектора сбора молока (с деталями клапана 1 отключения доильного аппарата); Б - распределителя 3 с камерой переменного давления для распределения вакуума или атмосферного давления и фильтра 4 с камерой атмосферного давления; В - пульсатора 6 с воздушной камерой, с деталями регулировки частоты пульсации.

Рабочие параметры и режим работы пульсоколлектора обеспечиваются конструктивными размерами его деталей. Регулировке подлежит только частота пульсации, которая обеспечивается щелевым дросселем, выполненным лыской на подвижной втулке 9. Частота пульсации пульсоколлектора зависит от длины дроссельной щели, которая определяется положением штока 8 во втулке 9. Регулировка производится установкой втулки в одном из пазов штока.

Работа пульсоколлектора: через молочный шланг доильной установки воздух отсасывается из коллектора А пульсоколлектора и из подсосковых пространств стаканов. За счет разности давления в воздушной камере и молокосборном корпусе 2 клапан 7 перемещается вниз, и воздух через зазор между распределителем и клапаном 7 отсасывается из камеры переменного давления. Этот режим соответствует такту сосания (сосковая резина в стакане раскрыта). Одновременно через дроссельную щель между втулкой и клапаном воздух отсасывается из воздушной камеры. Это происходит до тех пор, пока не произойдет переключение клапана 7 с кольцевой прокладкой 5 в верхнее положение. При этом камера переменного давления распределителя отключается от молокосборного корпуса и сообщается через каналы в распределителе и воздушный фильтр с атмосферным давлением. Прошедший через фильтр воздух поступает по каналам в камеру переменного давления распределителя. Этот режим соответствует такту сжатия (сосковая резина в стакане сжата).

Для создания разности давлений в молокосборном корпусе в такте сжатия при верхнем положении клапана и прокладки, через калиброванный канал в нижнем конце клапана из камеры переменного давления засасывается воздух.

Одновременно воздух из камеры переменного давления через дроссельную щель заполняет воздушную камеру, давление в которой в результате этого повышается. При этом клапан и прокладка перемещаются в нижнее положение. Это соответствует такту сосания, т.е. режим повторяется.

Устройство пульсоколлектора
