Номер

24-041-03

Наименование проекта

Станок ЭС-4000

Назначение

Прецизионная электрохимическая обработка инструментальных материалов.

Рекомендуемая область применения

При изготовлении штампов для объемной ковки, штамповки, матриц для прессов с качающимся пуансоном, пресс-форм, инструментов для высадки и накатки.

Описание

Результат выполнения конструкторской разработки.

Станок ЭС-4000 (см.рисунок) включает основание сварной конструкции, камеры, виброголовки, механизмы приводов столов, электрошкаф с цикловой системой управления, источник технологического тока, токоподвод, насосную станцию для подачи электролита в межэлектродный зазор.

В качестве электролита применяется водный 12% раствор nano ₃. Безопасность использования раствора определяется высокой автоматизацией, адаптивной системе слежения за поверхностью, контролем за давлением электролита, электроблокировками.

В основу работы станка положен метод размерной электрохимической обработки, основанный на локальном анодном растворении заготовки в проточном электролите.

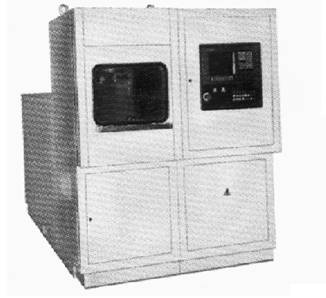

Станок ЭС-4000

Преимущества перед известными аналогами

Обработка закаленных сталей исключает образование термических напряжений; исключены ручные операции; инструмент-электрод не имеет износа.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 10 раз.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.01.2003
