Результат выполнения конструкторской разработки.

Деревообрабатывающий токарный станок включает переднюю 1 (см.рисунок) и заднюю 3 бабки, направляющую 6, стойку 4, поддон 7, подручник 8, экран 2, суппорт 5, электрооборудование 9.

Направляющая станка имеет коробчатую Т-образную форму из двух сваренных между собой швеллеров с плоскими линейками. Одним концом она крепится к передней бабке, второй конец опирается на стойку, также сваренную из швеллеров. Между стойкой и передней бабкой расположен поддон, предназначенный для размещения во время работы инструмента и деталей. На направляющей станка крепятся основные рабочие органы: задняя бабка, подручник, суппорт, копировальное устройство.

Подручник перемещается вдоль направляющей в зависимости от зоны обработки детали и поперек направляющей в зависимости от диаметра обрабатываемой детали. Линейка подручника может выставляться по высоте, а также поворачиваться относительно своей оси на необходимый угол. Экран, смонтированный на подручнике, для удобства установки детали может откидываться путем ослабления затяжки боковых винтов.

Суппорт перемещается вдоль направляющей с помощью зубчатореечного механизма маховиком. Длина резания отмечается по лимбу маховика. Поперечные салазки подводят резец в зону обработки посредством маховика.

Продольные салазки могут поворачиваться относительно своей оси на необходимый угол на Т-образных болтах. Угол устанавливается по лимбу салазок, а перемещение салазок при обработке конусов осуществляется маховиком. Резцедержатель вместе с резцом крепится в пазу продольных салазок с помощью винта и может поворачиваться относительно своей оси, а также перемещаться вдоль паза.

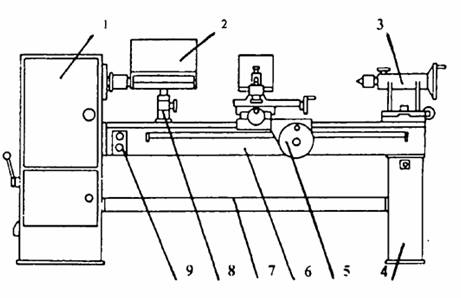

Общий вид токарного деревообрабатывающего станка
