Результат выполнения конструкторской разработки.

Полуавтомат для холодного плющения и формования зубьев пил включает в себя станину 1 (см.рисунок), стол 2, механизм торможения пилы 3, ограждение 4, механизм зажима пилы 5, плющильную головку 6, механизм подачи пилы 7, приспособления для круглых 8, рамных 9 и ленточных 10 пил, гидрооборудование 11, электрооборудование 12.

На станине установлены механизм торможения пилы, ограждение, механизм зажима пилы, плющильная головка и механизм подачи пилы. В верхней части головки размещен пульт управления.

На передней стенке станины смонтирован стол с Т-образными пазами. На столе закрепляют приспособления для круглых пил, либо для рамных или ленточных пил.

Внутри станины расположена гидростанция. На боковой стенке станины расположен блок электронного управления с пультом.

Зажим пилы происходит от гидроцилиндра. Рабочая жидкость поступает в поршневую полость гидроцилиндра. Поршень перемещается вверх, воздействуя на рычаги, которые нажимают на соответствующие прижимы. Происходит зажим пилы. Толщину пилы регулируют и устанавливают с помощью лимба.

Плющение зуба пилы происходит от двух гидроцилиндров. Рабочая жидкость поступает в поршневые полости гидроцилиндров. При движении поршней вниз перемещаются рычаги и поворачивают плющильный валик.

Формование зуба пилы происходит от того же гидроцилиндра, что и зажим пилы. Рабочая жидкость поступает в поршневую полость гидроцилиндра. Поршень движется вверх, воздействуя на рычаги, которые нажимают на прижимы и на формующие плашки. Происходит формование зуба пилы. Величина уширения зуба пилы регулируется смещением формующих плашек относительно прижимов.

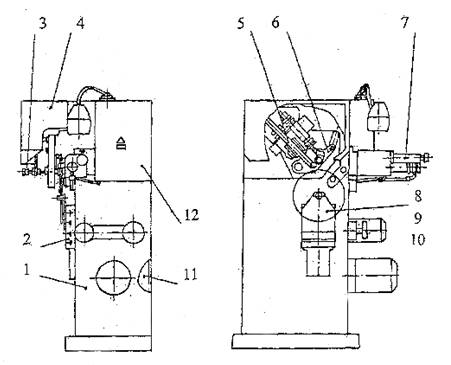

Общий вид полуавтомата для холодного плющения и формования зубьев

круглых, рамных и ленточных пил
