ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-028-03 |
|
Наименование проекта Станок сверлильно-пазовальный горизонтальный (СВПГ-1) |
|
Назначение Обработка деталей из древесины различных пород путем их сверления и фрезерования для получения отверстий круглой и овальной форм. |
|
Рекомендуемая область применения При обработке древесины различных пород и изготовлении деталей мебели, моделей, спортинвентаря. |
|
Описание

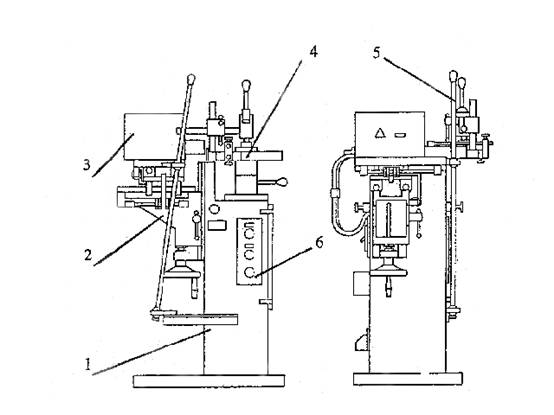

Результат выполнения конструкторской разработки. Сверлильно-пазовальный станок включает в себя станину 1 (см.рисунок), суппорт 2, шпиндель 3, стол 4, рычаг 5, электрооборудование 6. Основные корпусные детали станка выполнены из горячекатаного листового и профильного проката, соединенных при помощи ручной дуговой сварки. Станина станка имеет коробчатую форму. В станине расположены ниша электрооборудования, закрытая дверкой, и ниша пневмоотвода с выходным соплом для подсоединения к эксгаустерной или индивидуальной системе пылеулавливания. На боковой стенке станины расположен суппорт, состоящий из каретки, перемещающейся по круглым направляющим в двух взаимно перпендикулярных направлениях, и кронштейна, поднимающегося при помощи маховика на необходимую высоту обработки детали. Кронштейн фиксируется винтом. Стол станка предназначен для установки обрабатываемой детали в горизонтальном положении или под углом до 45 о, что достигается поворотом стола на опоре с последующей фиксацией рукояткой. Зажим обрабатываемой детали на столе осуществляется эксцентриком с помощью рукоятки.
Станок сверлильно-пазовальный горизонтальный
|
|
Преимущества перед известными аналогами Увеличен наклон рабочего стола до 45 град. Возможность поворота рабочего стола вокруг оси. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости и повышение производительности труда в 1,2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 09.01.2003 |
