Результат выполнения конструкторской разработки.

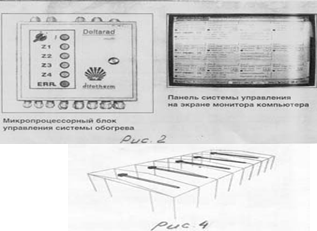

Газовая система лучистого обогрева - комплексная система отопления, которую составляют: темные газовые инфракрасные нагреватели ИКНГ-40 (рис.1), установливаемые в верхней части помещения; система управления (рис. 2); дестратификаторы (потолочные вентиляторы).

Нагреватель составляют: газогорелочный блок;u-образная радиационная труба; отражатель с высоким коэффициентом отражения для направления лучистого потока энергии на объект. Газогорелочный блок включает: горелку, систему автоматики безопасности и сигнализации.

Горелка блока подсоединена к одном концуu-образной трубы, а через другой с помощью вентилятора осуществляется вытяжка продуктов сгорания.

Газовая система лучистого обогрева работает под управлением компьютерной системы, позволяющей полностью автоматизировать процесс отопления, осуществлять непрерывный мониторинг.

Блок управления позволяет осуществлять зональный обогрев помещений (там, где это необходимо в данный момент) по заданному температурному режиму: рабочему, дежурному, режиму выходных и праздничных дней. Благодаря этому дополнительно экономится энергия по сравнению с полным отоплением. Дестратификаторы с помощью специально сконструированного вентилятора обеспечивают перемещение масс теплого воздуха, поднимающихся от нагреваемых предметов, обратно в рабочую зону. Это сокращает теплопотери через крышу и время работы нагревателей. Добавка лучистого тепла от инфракрасного обогревателя позволяет без снижения ощущения комфорта уменьшить температуру воздуха в помещении на 3 град С, что приводит к экономии тепла на 15%.

Система управления, осуществляющая непрерывный мониторинг и зональный обогрев по заданным температурным режимам, дополнительно экономит энергию на обогрев.

Предприятие с односменным режимом работы только за счет перевода системы обогрева в режим дежурного отопления во внерабочее время, выходные и праздничные дни, сэкономит за год 44% газа.

Помимо этого, в сравнении с конвективным обогревом, системы лучистого обогрева позволяют избежать потерь в котельных, потерь на нагрев оды, потерь при транспортировке теплоносителя.

Схемы распределения тепла и пример размещения нагревателей представлены на рис. 3 и 4.
