Описание к ил № 19-010-03

Частное техническое решение, имеющее самостоятельное значение.

Разработанная приставка позволяет проверять угол блокировки на одном полукомплекте ДФЗ, без применения релейного стенда. Точность измерения ± 1 ⁰.

Прибор сконструирован в виде приставки к высокочастотному генератору ГС-003.

Связь приставки с генератором осуществляется через разъемное соединение Хs1. Перевод режима работы генератора с приставкой производится с помощью переключателяsА1. Переключатель и разъем установлены дополнительно на корпусе генератора. Принцип работы основан на измерении скважности модулирующего импульса в пределах 1-30. Такой диапазон измерений скважности дает возможность проверить не только угол блокировки ДФЗ-201, ДФЗ-504, но и таких защит, как ПДЭ-2003 (высокочастотная направленная токовая блокировка). Устройство сконструировано на современной микроэлектронной базе. Приставка имеет выход для измерения длительного выходного сигнала.

Предлагаемая приставка регулировки скважности (ПРС) позволяет замерять угол блокировки В4 защит (ДФЗ-201, ДФЗ-504, ПДЭ-2003) ЛЭП-110-330кВ на одном полукомплекте приемопередатчика этих защит, вместо принятой методики замера на двух полукомплектах, установленных на обоих концах ЛЭП. ПРС позволяет сэкономить амортизационные издержки автомобиля, бензин и временные затраты.

Предлагаемая ПРС несравнимо малогабаритна, проста и эффективно в использовании.

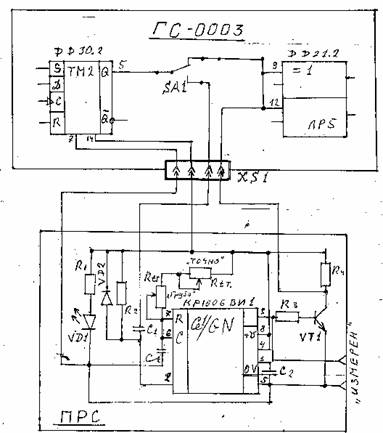

Рис.1. Спецификация.

Номиналы и время задающей цепочкиr _tиc _tвыбраны из расчетаt=1.1r _t^,c _t.

t-длительность выходного импульса

r₁-600омvd₁-Д310

r₂-10комvd₂-КД522

r₃-5комvТ ₁ -КТ315

r₄-1,3комc2 -2000п

r _t-15комc₁-0,01кф

r _t-1,5комc _t-1кф
