Результат конструкторской разработки.

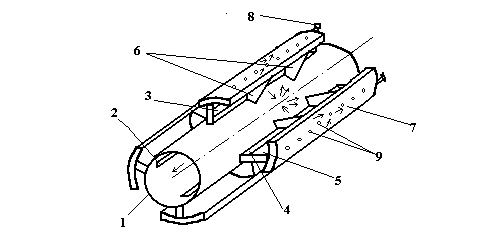

Воздухораспределитель содержит воздуховод 1 с щелевым выпуском 2, прикрепленный к нему напротив выпуска 2 с зазором 3 продольный экран, воздухораспределитель снабжен дополнительными щелевыми выпусками 4 равномерно расположенными по поверхности воздуховода 1, продольными экранами, прикрепленными к воздуховоду 1 напротив выпусков 4 с образованием зазоров 5, разделительными поперечными ребрами 6, установленными в зазорах 3 и 5, причем каждый экран выполнен в виде полого короба 7 с отсасывающим штуцером 8 и рядом перфорированных отверстий 9 в его наружной стенке.

Воздухораспределитель работает следующим образом. Приточный воздух из воздуховода 1 направляется в щелевые выпуски, при выходе из которых встречает на своем пути короба 6, отклоняется от своего первоначального направления и направляется в оппозитные зазоры 3 и 5, из которых с помощью поперечных ребер 6 равномерными потоками истекает навстречу друг другу. При столкновении выходящих потоков из оппозитных зазоров 3 и 5 происходит гашение их кинетической энергии, образуются высокотурбулизированные струи, которые при дальнейшем распространении быстрее гасят свою скорость при взаимодействии с окружающим воздухом. Для обеспечения еще более быстрого смыкания соседних струй и гашения скорости потока в коробах 7 через ряд перфорированных отверстий 8 через штуцер 9 создают разряжение, которое передается в области между спутными струями, истекающими из зазоров 3 и 5. При этом линия взаимодействия спутных стуй перемещается вверх по потоку, что способствует более раннему смыканию соседних спутных струй, быстрому гашению скорости при взаимодействии струй, образованию быстрозатухающей пространственной струи.
