Результат конструкторской разработки.

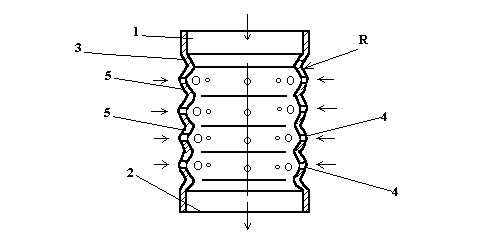

Воздухораспределитель содержит впускной и выпускной цилиндрические соосные патрубки 1 и 2, присоединенные к ним вставку 3 с волнообразной поверхностью, имеющей кольцевые поперечные выступы 4 и впадины 5, выполненные по радиусуr, в каждом поперечном кольцевом выступе 4 вставки 3 по его наибольшему радиусу выполнен ряд впускных отверстий.

Воздухораспределитель работает следующим образом. Приточный воздух по впускному патрубку 1 поступает через вставку 3 в выпускной патрубок 2, из которого он сосредоточенным потоком истекает в помещение. При этом приточный воздух, проходя через вставку 3 с волнообразной поверхностью, турбулизуется за счет отрыва вихрей от рабочей поверхности вставки 3. За счет этого возникают в кольцевых поперечных выступах 4 вставки 3 циркуляционные воздушные зоны, которые имеют давление ниже атмосферного, и внутренний воздух помещения устремляется через выпускные отверстия 5 выступов 4 в циркуляционные зоны. В результате во вставке 3 внутренний воздух смешивается с приточным. Смешанный поток сосредоточенно истекает из выпускного патрубка 2 в помещение.
