Результат конструкторской разработки.

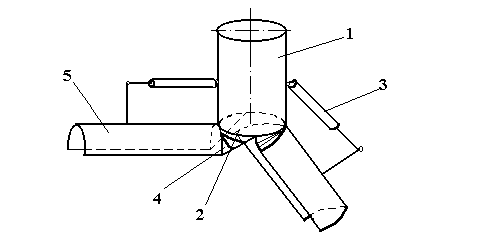

Воздухораспределитель содержит подводящий цилиндрический патрубок 1, шарнирно прикрепленные к его выходному торцу 2 полуцилиндрические откидывающиеся секции, снабженные фиксаторами 3 положения. Кроме того воздухораспределитель снабжен гофрированными приставками 4, прикрепленными своими краями к торцам 2 патрубка 1 и секций, изготовленными из гибкого материала, а секции выполнены в виде расширяющихся в продольном сечении лотков 5.

Воздухораспределитель работает следующим образом. При необходимости изменения истечения воздушных струй из патрубка 1 расширяющиеся лотки 5 откидывают на фиксированные фиксаторами 3 в вертикальной плоскости углы. При этом происходит искривление струй в сторону, ограничивающую струю лотка 5 с меньшим углом раскрытия под действием эффекта Коанфа. При изменении угла между внутренней поверхностью патрубка 1 и лотка 5 от 180° до 220° происходит настилание (замыкание) струй на лотке 5 под действием эффекта образования области разряжения между поверхностью лотка и струей, истекающей из патрубка 1. Устойчивое замыкание струй на лотки 5 происходит при касании оси искривленной струи (с образованием замкнутой циркуляционной зоны под струей) их концов.
