Результат конструкторской разработки.

Шкаф представляет собой металлическую конструкцию, на которой устанавливаются коммутационные и защитные аппараты. Измерительная аппаратура находится на фасаде шкафа.

Сборные шины выполняются из алюминиевых или медных полос в зависимости от величины тока сборных шин и закреплены в верхней части шкафа на изоляторах. Нулевая шина устанавливается в нижней части шкафа на изоляторах.

Ряды зажимов устанавливаются на правой боковине шкафа. Для подключения счетчиков устанавливаются испытательные коробки.

Конструкция боковых вертикальных стоек предусматривает соединение каркасов шкафов между собой в щит. Крайние шкафы закрываются торцевыми листами.

В конструкции предусмотрен навесной шкаф сигнализации. С целью повышения локализации и улучшения техники безопасности установлены перегородки между панелями шкафа.

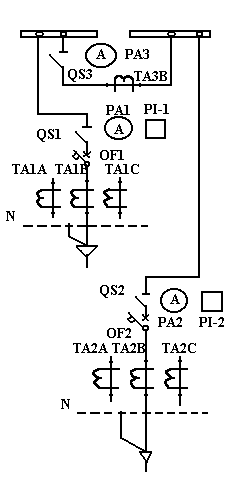

Электрическая принципиальная схема первичных соединений

РА1; РА2; РА3 - амперметр Э-365-1

qs3 - выключатель врубной ВР32-31А31220-00 УХЛ3; ВР32-35А31220-00 УХЛ3

ТА3В - трансформатор тока Т-0,66-30-0,5; шкала: 100/5; 200/5; 300/5

pi-1;pi-2 - счетчик активной энергии САЧУ-И672М

qs1;qs2 - выключатель врубной ВР32-31А31220-00 УХЛ3; 100А

qf1;qf2 - выключатель А3716Б

ТА1А; ТА1В; ТА1С; ТА2А; ТА2В; ТА2С - трансформатор тока Т-0,66-30-0,5;

шкала: 30/5; 40/5; 50/5; 75/5; 100/5

Схема автоматического включения резерва (АВР) обеспечивает автоматическое управление вводных и секционного выключателей.

На панели ввода подается напряжение от соответствующих трансформаторов подстанции. В нормальном режиме выключатели обоих вводов включены, а секционный выключатель отключен.

При исчезновении напряжения на одном из вводов схема АВР отключает выключатель ввода, на котором исчезло напряжение, и включает секционный выключатель.

При появлении напряжения на вводе схема АВР отключает секционный выключатель и включает выключатель ввода.

Для контроля обрыва фаз предусматривается реле ЕЛ-11.
