Конструкция предохранительного устройства карданного вала представлена:

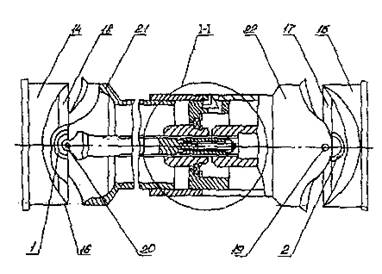

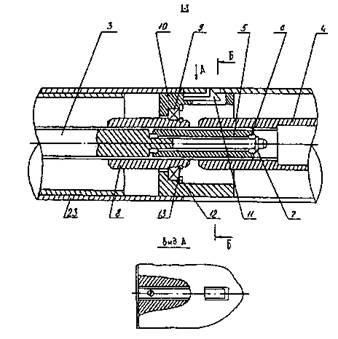

на рис. 1, 2,3.

Рис. 1

Рис. 2

Б - Б

Рис. 3

Устройство состоит из карданного вала приводной машины 1 и карданного вала исполнительной машины 2, коаксиально которым установлен защитный кожух с возможностью осевого перемещения относительно указанных валов. К карданным валам 1 и 2 присоединены соответственно вал-вилка 3 и вал-вилка 4, связанные между собой посредством втулки включения 5, которая установлена в подшипниках сколь­жения 6, жестко закрепленных стопорным кольцом 7 на цилиндрической поверхности ступени меньшего диаметра вала-вилки 3. Втулка включения 5 сопрягается своей наружной шлицевой поверхностью с внутренней поверхностью вала-вилки 4 и связана со шлицевой поверхностью ступени большего диаметра вала вилки 3 посредством шлицевой втулки 8, на наружной поверхности которой размещено фиксирующее устройство в виде подшипника 9 и стакана 10, с жестко связанными пружинистыми защелками 11, во внутренней проточке которого размещена наружная обойма подшипника 9, зафиксированная крышкой 12, а внутренняя обойма закреплена стопорным кольцом 13 на наружной поверхности шлицевой втулки 8.

Защитный кожух выполнен составным из жестко закрепленных к приводной и исполнительной машинам соответственно фланцев 14 и 15. К каждому из этих фланцев соединительными болтами 16 присоединены соответственно соединительные кольца 17 и 18, к которым через оси 19 и 20 крепятся трубчатые элементы 21 и 22 с возможностью поворота относительно осей 19 и 20, а, следовательно, относительно фланцев 14 и 15.

Трубчатый элемент 23 с возможностью осевого перемещения жестко связан со стаканом 10, который, в свою очередь, жестко связан с трубчатым элементом 22 посредством пружинистых защелок 11 с возможностью осевого перемещения вдоль первого трубчатого элемента. Трубчатый элемент 21 имеет возможность осевого перемещения вдоль внутренней поверхности трубчатого элемента 23 в случае компенсации длины карданной передачи при копировании рельефа местности исполнительной машиной.

Работает устройство следующим образом:

При установке защитного кожуха карданного вала стакан 10 с трубчатым элементом 23 перемещается вправо относительно трубчатого элемента 21 и жестко соединяется с трубчатым элементом 22 посредством пружинистых защелок 11, фиксируя положение кожуха относительно вала-вилки 3, вала-вилки 4 и передают крутящий момент от карданного вала приводной машины 1 к карданному валу исполнительной машины 2.

При разъединении стакана 10 с трубчатым элементом 22 и последующим осевом перемещении стакана 10 с трубчатым элементом 23 вдоль наружной поверхности трубчатого элемента 21 прекращается передача крутящего момента от карданного вала приводной машины 1 к карданному валу исполнительной машины 2.

Предохранительное устройство относится к предохранительным устройствам техники безопасности общего назначения, преимущественно для сельскохозяйственных машин, так как в сельском хозяйстве 3,0 - 4,0% травм от всего количества травм с тяжелым и смертельным исходом приходится на карданный вал, травмируются механизаторы и обслуживающий персонал. Оно лишено недостатков известных подобных конструкций, имеет существенные преимущества, обеспечивает значительный экономический эффект, имеет широкую область промышленного применения, является новым техническим решением, еще не известным до сих пор в нашей стране и за рубежом.
