Номер 04-024-03 |
|
Наименование проекта Технология защиты шнеков от коррозионной усталости |
|
Назначение Повышение прочности и долговечности шнеков. |
|
Рекомендуемая область применения Целлюлозно-бумажное и химическое машиностроение |
|
Описание
Результат выполнения конструкторской разработки. Для работы в агрессивной среде применяются шнеки (см. рис.) состоящие из вала 1, выполненного из углеродистой стали, цапф 2, витков 3 и сплошной облицовки вала в виде тонких листов из коррозионностойкой стали для защиты от коррозионной среды. Применение облицовки не обеспечивает надежной защиты вала шнека от коррозионной усталости, так как именно в облицовке возникают наибольшие знакопеременные напряжения при вращении шнека. Наличие циклических растягивающих напряжений при одновременном воздействии агрессивной среды приводит к понижению предела усталости металла облицовки и ее разрушению, даже если облицовка выполнена из коррозионностойкой стали. Особенно это проявляется в длинных шнеках, которые имеют большую массу. Для повышения срока службы шнека, работающего в агрессивной среде, устанавливаются компенсаторы 5, которые привариваются к облицовке 4. Компенсаторы работают по принципу сильфона, они уменьшают циклические растягивающие напряжения, возникающие в облицовке при вращении шнека. Это позволяет повысить сопротивление коррозионной усталости облицовки, а следовательно и всего шнека в целом. Количество компенсаторов зависит от длины шнека и определяется из статистического расчета длины шнека. Расчет компенсаторов на прочность может быть выполнен по методике расчета торообразных оболочек.

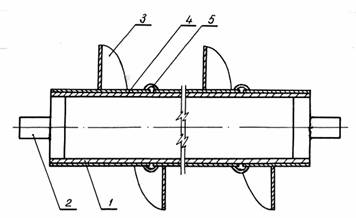

Рис. Устройство шнека. |
|
Преимущества перед известными аналогами Компенсаторы, которые привариваются к облицовке, уменьшают циклические растягивающие напряжения, возникающие в облицовке при вращении шнека. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение сопротивления металла облицовки коррозионной усталости и увеличение срока службы вала шнека в два раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 20.03.2003 |
