Номер 04-021-03 |
|
Наименование проекта Загрузочное устройство линии склеивания пиломатерилов по длине |
|
Назначение Непрерывная загрузка линии склеивания пиломатериалов по длине: подача пакетов на наклонный подъемник, послойная разборка их в бункер, организованная выдача заготовок на ленточный транспортер и перемещение заготовок к оператору линии. |
|
Рекомендуемая область применения Цеха переработки отрезков коротких пиломатериалов на пилопродукцию с клеевыми соединениями. |
|
Описание
Результат выполнения конструкторской разработки. В состав загрузочного устройства (см.рис.) входят: роликовый конвейер, наклонный подъемник, механизм ориентированной подачи заготовок и продольный ленточный конвейер. Элементы загрузочного устройства могут быть смонтированы в любом удобном для размещения положении. Напольный роликовый конвейер предназначен для накопления пакетов и их подачи на напольный подъемник, который служит для послойной разборки плотных пакетов заготовок и состоит из поворотной рамы с приводом. Механизм ориентирования подачи заготовок обеспечивает прием заготовок, соскальзывающих с верхней части пакета, ориентирование их и организованную подачу на продольный ленточный конвейер. Механизм состоит из приемного бункера и поперечного цепного конвейера с траверсами (перекладчика). Управление механизмами загрузочного устройства производится с помощью педалей и автоматически. Загрузочное устройство работает следующим образом. Пакет заготовок электропогрузчиком или краном устанавливается на напольный роликовый конвейер и подается им на наклонный подъемник. При повороте подъемника заготовки с пакета неорганизованно послойно соскальзывают в бункер, откуда цепным конвейером (с перекладчиком) в ориентированном положении поднимаются и падают на ленточный конвейер для подачи к рабочему месту оператора шипорезного агрегата.

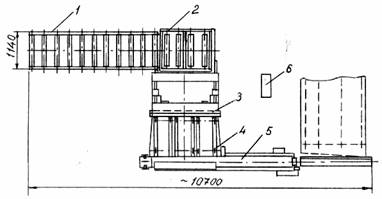

Рис. Загрузочное устройство 1 - напольный роликовый конвейер; 2- наклонный подъемник; 3 - бункер; 4 - перекладчик; 5 - продольный ленточный конвейер; 6 - электрошкаф. |
|
Преимущества перед известными аналогами Лучшие технические и эксплуатационные характеристики |
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект На 10-15% увеличилась производительность труда. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.03.2003 |
