Результат выполнения конструкторской и технологической разработки.

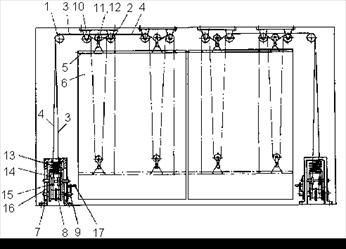

Устройство для подъема и опускания декораций (см. рисунок) содержит угловой блок 1, канатные блоки 2, тросы 3 и 4 для подвески штанги 5 с прикрепляемой к ней декорацией 6, установленный на раме 7 барабан 8, на котором через угловой блок закреплены концы тросов и рукоятка 9 для вращения барабана. Устройство также включает дополнительные канатные блоки 10, образующие с основными блоками 2 пары блоков, и ролики 11 с крючками 12 для подвески штанги, размещенные на каждом тросе между блоками 2 и 10 каждой пары.

Барабан установлен на раме с возможностью перемещения по высоте и подпружинен относительно рамы пружиной 13 сжатия, расположенной между полкой п-образной рамы 7 и опорой 14. На опоре над барабаном дополнительно смонтированы блоки 15 для тросов. На стенках рамы выполнены прорези 16, в которых размещены концы вала барабана и концы оси блоков 15, обеспечивающие перемещение опоры с барабаном в вертикальном направлении. Рукоятка выполнена с ручкой-фиксатором 17 и установлена на валу барабана с возможностью фиксации последнего от поворота в различных положениях.

За счет веса барабана и усилия сжатой пружины поднятая штанга с декорацией и поднятый на раме барабан образуют уравновешенную систему. Это позволяет освободиться от грузового противовеса и направляющих для него. Стало возможным использование подъемника декораций на нестандартных сценах. Кроме того, технические возможности расширены, так как декорацию можно поднимать с помощью двух штанг или, в зависимости от запрограммированных комбинаций, можно поднимать каждую декорацию раздельно одной штангой.
