Частное техническое решение, имеющее самостоятельное значение.

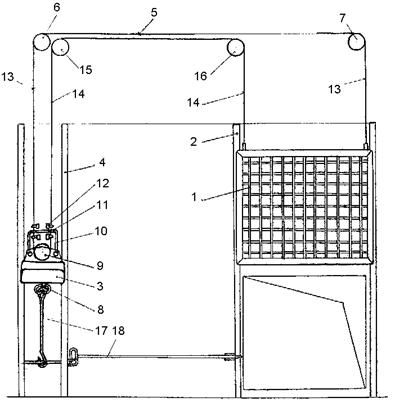

Шиберный затвор (см. рисунок) содержит заслонку 1, вертикальную направляющую 2, грузовой противовес 3, размещенный в своих направляющих 4. Заслонка и противовес связаны между собой при помощи канатной тяги 5 через блоки 6 и 7. Противовес снабжен ручкой 8 для ручного открывания заслонки. Затвор имеет дополнительно обводной блок 9 и ловитель 10 с отверстиями 11, смонтированные на противовесе, и страховочные зажимы 12. Канатная тяга охватывает обводной блок с образованием двух ветвей 13 и 14, пропущенных через отверстия 11. Концы канатной тяги проходят через основные блоки 6, 7 и дополнительные блоки 15, 16 и закреплены на заслонке диаметрально. Страховочные зажимы зафиксированы на ветвях в непосредственной близости от ловителя 10.

При обрыве какой-либо ветви или каната в месте контакта с обводным блоком 9 зажимы вступают во взаимодействие с ловителем, и тем самым удерживают противовес и связанную с ним заслонку от падения. Когда заслонка поднята над проемом (открыта), противовес стопорится на крюк 17, а когда опущена (закрыта) - запирается на шкворень 18 с замком.
