Номер

83-285-02

Наименование проекта

Устройство для снятия доильных стаканов с сосков вымени

Назначение

Машинное доение

Рекомендуемая область применения

Молочное животноводство

Описание

Частное техническое решение, имеющее самостоятельное значение.

Устройство для снятия доильных стаканов с сосков вымени отличается тем, что, с целью повышения удобства эксплуатации, нижняя крышка втулки установлена с возможностью поворота вокруг продольной оси последней, связана с пружиной и имеет жестко закрепленный на ней рычаг, причем на нижней части втулки имеется сектор с пазами для фиксации рычага.

Устройство для снятия доильных стаканов с сосков вымени содержит привод 1 (рис. 1); трубчатую колонку 2, на которой крепится привод; стойку 3 доильного стакана, вдоль которой может перемещаться колонка; зажим 4, с помощью которого фиксируется колонка; стопор 5, находящийся на конце оси привода, и держатель 6 доильных стаканов. На рисунке 2 изображен механизм привода держателя. Привод содержит вертикально расположенный полый цилиндрический корпус 7, закрытый с двух сторон крышками 8 и 9, сквозь которые пропущена ось 10 держателя. При этом крышка 8 жестко закреплена с осью, а крышка 9 свободно сидит на ней и удерживается стопорной гайкой 11. В нижней части корпуса установлен сектор 12 с пазами 13, выполненными с заданным шагом. Упругий элемент 14 (пружина кручения) надет на ось внутри корпуса. Один конец упругого элемента закреплен в крышке 8, а другой - в крышке 9. С помощью крепежной плиты 15 и шпильки 16 к крышке 9 закреплен рычаг 17, который удерживает в горизонтальном положении пружины 18 и 19, связанные между собой винтом 20. С помощью штифта 21 фиксируется рычаг.

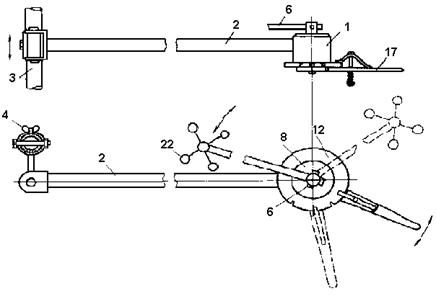

Рис. 1. Привод держателя доильных стаканов

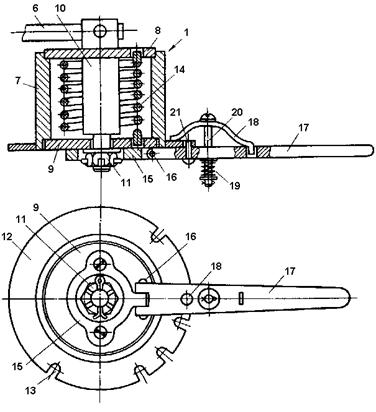

Рис. 2. Механизм привода держателя

Устройство работает следующим образом. После входа коровы в доильный станок и подготовки вымени к доению оператор визуально определяет размер вымени и длину сосков, настраивает привод доильных стаканов на меньшее усилие оттягивания (если это необходимо). Это осуществляется следующим образом. Преодолевая усилие пружин 18 и 19, оператор отводит рычаг вниз, выводя штифт из зацепления с пазом сектора 12. Затем оператор, поворачивая рычаг по часовой стрелке, подводит последний к нужному пазу и отпускает его. С помощью пружин рычаг возвращается в исходное горизонтальное положение и его штифт фиксируется в пазу. Оператор вручную выдвигает держатель под вымя животного, регулирует высоту установки доильного аппарата, поднимая и опуская колонку, и фиксирует последнюю зажимом; одевает доильные стаканы 22 на соски вымени. В выдвинутом, рабочем положении держатель удерживается за счет вакуума внутри доильных стаканов. При этом упругий элемент 14 держателя стремится вернуть последний в первоначальное положение, обеспечи­вая оттягивание доильных стаканов определенным усилием с естественным направлением сосков. После отключения вакуума по окончании доения упругий элемент привода снимает доильные стаканы и вместе с держателем переводит их в исходное положение, поворачивая держатель в горизонтальной плоскости против часовой стрелки, осуществляя тем самым отвод доильных стаканов от животного.

Данное устройство удобно в эксплуатации и обеспечивает надежную работу машинного доения.

Преимущества перед известными аналогами

Нижняя крышка втулки установлена с возможностью поворота вокруг продольной оси последней, связана с пружиной и имеет жестко закрепленный на ней рычаг

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 25000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.08.2006
