Частное техническое решение, имеющее самостоятельное значение.

Цель разработки - повышение производительности комбайна путем согласования в широком диапазоне скорости вращения его рабочих органов с поступательной скоростью комбайна и механизированной очистки рабочих органов при забивании. Эта цель достигается тем, что привод снабжен коробкой перемены передач, которая имеет прямую, повышающую и реверсирующую передачи, причем ее ведущий вал посредством карданной передачи соединен с валом отбора мощности трактора, а ведомый вал посредством муфты - с ведущим валом главного редуктора.

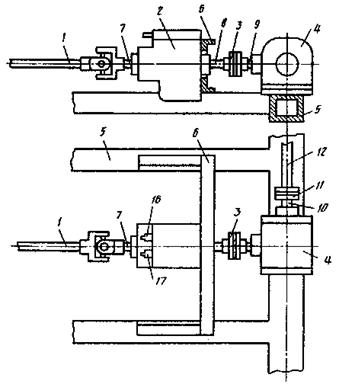

Привод капустоуборочного комбайна (см. рисунок) состоит из карданной передачи 1, коробки 2 перемены передач, полужесткой муфты 3, главного редуктора 4. Коробка перемены передач крепится к раме 5 через промежуточную опору 6, прикрепленную к раме шпильками, перед главным редуктором, закрепленным на раме болтами. Конструкция промежуточной опоры обеспечивает соосность валов коробки перемены передач и главного редуктора. Ведущий вал 7 коробки перемены передач соединен с валом отбора мощности трактора карданной передачей, а ведомый вал 8 коробки перемены передач соединен с ведущим валом 9 главного редуктора полужесткой муфтой. Ведомый вал 10 главного редуктора соединен муфтой 11 с валом 12, на котором установлены звездочка 13, передающая вращение на срезающий аппарат, звездочка 14, передающая вращение на промежуточные транспортеры, и звездочка 15, передающая вращение на выгрузной элеватор. Управление коробкой перемены передач осуществляется с места водителя посредством рычагов и тяг, связанных с валиками 16 и 17 механизма переключения передач.

Привод капустоуборочного комбайна работает следующим образом. При работе комбайна на номинальной скорости согласование скорости вращения рабочих органов с поступательной скоростью обеспечивается включением прямой передачи 2 коробки передач привода. При работе комбайна на повышенной скорости в коробке перемены передач привода включается повышающая передача, обеспечивающая согласование скорости вращения рабочих органов с повышенной поступательной скоростью. Для очистки рабочих органов при забивании комбайн останавливается, включается реверсирующая передача коробки передач привода, и рабочие органы комбайна проворачиваются от вала отбора мощности трактора на несколько оборотов в сторону противоположную вращению при выполнении технологического процесса.

Использование разработки позво­ляет повысить производительность комбайна за счет расширения диапазона рабочих скоростей путем согласования скорости вращения рабочих органов с поступательной скоростью комбайна в широком диапазоне и за счет уменьшения продолжительности простоев комбайна при забивании рабочих органов путем механизированной очистки проворачиванием их от вала отбора мощности трактора в сторону противоположную вращению при выполнении технологического процесса.
