Частное техническое решение, имеющее самостоятельное значение.

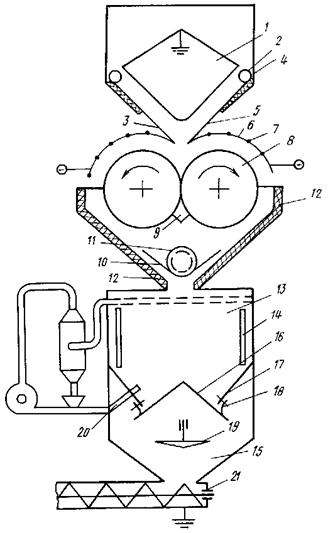

Протравливатель семян (см. рисунок) предназначен для обработки семян защитно-стимулирующими веществами. Протравливатель семян содержит бункер 1 для семян с дозаторами 2 в виде катушечных питателей; зарядно-очистительное устройство, которое включает верхний электрод, выполненный в виде наклонных пластин 3, прикрепленных к вертикальным стенкам 4 бункера через диэлектрик 5 и переходящих в дуги 6 с коронирующими элементами 7; нижний электрод в виде горизонтально установленных, вращающихся и соприкасающихся боковыми поверхностями заземленных цилиндров 8. Верхний электрод подключен к минусу источника напряжения. Под цилиндрами установлены щетки 9 для сбора головневых мешочков и рожков спорыньи в лоток10 выгрузки отходов, имеющий шнек 11. Цилиндры помещены в диэлектрический корпус 12, закрытый металлическим кожухом. Под цилиндрами расположена камера протравливания 13 с электродами 14, отделенная от камеры увлажнения 15 защитной перегородкой, состоящей из внутреннего и наружного конусов 16 и 17. К нижнему основанию наружного конуса 17 прикреплено эластичное кольцо 18, выполняющее функцию обратного клапана. Под внутренним конусом 16 расположен центробежный распылитель 19 для распыления суспензии прилипателя. В камеру протравливания 13 выходит устройство 20 для распыления и положительной зарядки препарата. Обработанные семена выгружаются шнеком 21.

Протравливатель работает следующим образом. Семена, подлежащие обработке, из бункера посредством дозаторов подаются на наклонные пластины, где получают предварительный отрицательный заряд, необходимый для дальнейшего качественного отделения полноценных семян от головневых мешочков и рожков спорыньи. Поступая далее на поверхность цилиндров, семена за счет сил трения выносятся в зону действия коронирующих элементов и получают дополнительный отрицательный заряд. При этом головневые мешочки и рожки спорыньи увлекаются поверхностью цилиндров до контакта со щетками, которые сметают их в лоток выгрузки отходов, откуда они удаляются шнеком в специальное приемное устройство, а полноценные семена осыпаются в диэлектрический корпус. Из корпуса полноценные, отрицательно заряженные семена поступают сверху в камеру протравливания. Туда же, только снизу, подаются положительно заряженные частицы препарата. В электрическом поле, образованном при помощи электродов, происходит обволакивание отрицательно заряженных семян положительно заряженными частицами препарата.

Обработанные семена подают на защитную перегородку, образованную внутренним и наружным конусами, эластичным кольцом, и, по достижении над ней некоторого слоя семян, проникают в камеру 15 увлажнения, где на семена наносится суспензия прилипателя. Протравленные таким образом семена поступают на выгрузной шнек, откуда подаются в мешки или другую тару.

Предлагаемое устройство обеспечивает отделение от семян инфекционной части (головневые мешочки, рожки спорыньи), что предотвращает возможность повторного заряжения семян, тем самым повышая качество обработки. Кроме того, появляется возможность снижения норм расхода препарата.
