Частное техническое решение, имеющее самостоятельное значение.

Цель разработки - обеспечение обра­ботки посадочного картофеля электрическим полем. Это достигается тем, что по обеим сторо­нам выходного участка рабочей ветви бес­конечной ленты параллельно установлены электроды, помещенные в кожух и прик­репленные к нему.

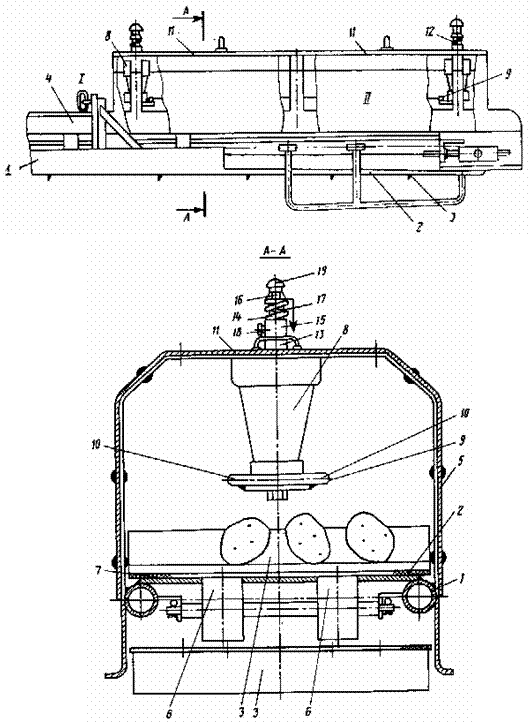

Рис. 1. Транспортер для переборки картофеля, вид сбоку

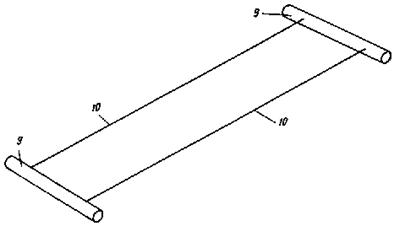

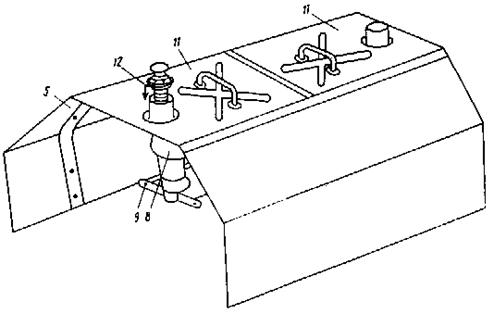

Транспортер содержит два участкаi и ii, образованные на общей раме 1. По рамедвижется ленточное полотно 2 с лопастя­ми 3. На первом участке транспортера ус­тановлены щитки 4, а на втором участке к раме крепится призматический кожух 5 (рис. 2), который вместе с рамой образует замкну­тый объем. На раме под ленточным по­лотном установлены вращающиеся роли­ки 6. Между роликами и ленточным по­лотном на втором участке расположена металлическая пластина (электрод) 7, яв­ляющаяся вместе с рамой заземленным электродом. Вращающиеся ролики спо­собствуют уменьшению сил трения при дви­жении полотна по раме и пластинам. Внутри замкнутого объема на верхнем ос­новании кожуха и вдоль него установлен на изоляторах 8 потенциальный электрод 9 с проволочками 10. Сверху кожух закрыт люками 11.

Для регулирования расстояния по вы­соте между электродом (рис. 3) и лентой слу­жит приспособление 12, содержащее па­трубок 13 с нанесенными метками, пружи­ну 14 с указателем 15, гайку 16, шпильку 17, стопор 18 и ручку 19. Транспортер снабжен приводом и источником питания. Кожух и рама транспор­тера заземлены и соединены с одним полю­сом источника питания, второй полюс кото­рого соединен с потенциальным электродом.

Транспортер работает следующим обра­зом. Ленточное полотно 2 приводится в движение, а на потенциальный электрод 9 по­дается напряжение. На втором участке транспортера между электродами 9 и 7 воз­никает электрическое поле, вызывающее ио­низацию воздуха и направленное движение ионов от проволочек 10 к пластине 7. Вклю­чается подающее устройство и на полотно 2 поступает по­садочный материал. На первом участке происходит переборка картофеля: выделе­ние больных и травмированных клубней, отделение минеральных примесей. На второй участок поступает уже отсортированный кар­тофель. Здесь он подвергается воздействию электрического поля. Ионы, двигаясь от коронирующего электрода к заземленному, встречают на своем пути клубни картофе­ля и оседают на них, вследствие чего клуб­ни заряжаются. Зарядка клубней вызывает активизацию биохимических и биофизичес­ких процессов, что приводит к улучшению посевных и урожайных качеств семенного материала. Замкнутый объем второго участка позволяет значительно повысить концентра­цию ионов, что ведет к интенсификации про­цесса обработки. За счет изменения меж­электродного расстояния (расстояние меж­ду потенциальным электродом и металли­ческой пластиной) достигается регулирова­ние концентрации ионов внутри объема.

Устройство для изменения межэлектродного расстояния работает следующим обра­зом. При нажатии на ручку происходит сжатие пружины, вследствие чего перемещается указатель, показывая необходи­мое расстояние. При этом шпилька, находящаяся внутри патрубка, фиксирует­ся стопором.

На случай неправильных действий об­служивающего персонала транспортер снаб­жен соответствующими блокировками и за­землением.

Таким образом, установка кожуха, об­разующего с рамой замкнутый объем и рас­положение внутри него системы электро­дов с регулируемым расстоянием, позволяет значительно повысить эффективность ис­пользования транспортера.
