Изобретение относится к сельскохозяйственной технике для основной обработки почвы, а именно к многокорпусным плугам. Целью изобретения является улучше­ние заделки растительных остатков и выравнивание поверхности поля. Эта цель достигается тем, что меж­ду рядами корпусов вдоль первого ря­да под углом к направлению движения установлен сталкиватель, выполненный в виде вертикальной пластины, оканчи­вающейся на линии полевого обреза по­следнего корпуса, а струг расположен за последним корпусом.

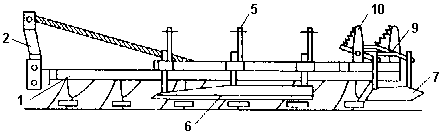

Многокорпусный навесной плуг (рис. 1, 2) со­держит раму 1 с навесным устройством 2 и двенадцатью отвальными корпусами, расположенными в 2 ряда (по 6), параллельных друг другу. Вдоль первого ряда корпусов верти­кально (g- 90°)установлен направля­ющий сталкиватель 3, который крепится на несущем брусе 4. Длина направляю­щего сталкивателя ограничивается по­левыми обрезами третьего и четверто­го корпусов и составляет приблизительно 3 м. Сталкиватель снабжен регулировочным устройством 5 (гидравли­ческим, винтовым или другим), с помощью которого регулируется положение сталкивателя относительно поверхности почвы (по высоте) и корпусов ряда (по удаленности и параллельности) в зависимости от глубины вспашки, сыпучести почвы и других причин. Нижняя часть сталкивателя снабжена ножом 6 для снижения влияния абразивного износа. За последним (шестым) корпусом первого ряда установлен струг 7, крепящийся параллельно лемешно-отвальной поверхности основных корпусов к попе­речному брусу 8 рамы посредствомшарнирной рамки 9 и оси с подшипниками. Шарнирная рамка связана через стойки 10 с поперечным брусом двумя пружинами, обеспечивающими поджатие струга к поверхности почвы. Усилие поджатия регулируется с помощью винтов. Такая подвеска струга делает его копирующим. Длина плоскости струга ограничена с правой сторонылиниейбороздного обреза шестого корпуса первого ряда, а с левой - линией бороздного обреза восьмого корпуса второго ряда. При этом первая частьплоскости струга для формирования слитной поверхности пашни повторяет конфигурацию бороздного обреза отвала основного корпуса. Для обеспечения устойчивости плуга при вспашке выполнена установка опорного колеса 11.

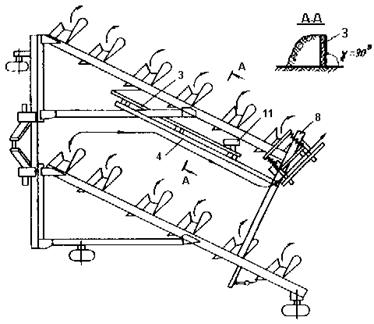

Рис. 2. Многокорпусный навесной плуг, вид сверху

(со схемой заделки стыковой борозды)

Перед вспашкой направляющий сталкиватель и струг устанавливаются по нижнему обрезу на высоту, равную глубине вспашки. При вспашке перевернутый почвенный пласт после седьмого корпуса по­ступает на сталкиватель,которым направляется на струг. Стругом по­чвенный пласт сталкивается в стыко­вую борозду за шестым корпусом рас­тительными остатками вниз, причем поверхность пласта в борозде фиксиру­ется слитной с остальной поверхностью пашни.

Конструкция предлагаемого плуга позволяет осуществить полную отваль­ную вспашку при одновременном обеспе­чении выровненной поверхности пашни, что способствует более полному выпол­нению агротехнических мероприятий. Кроме того, замена безотвального корпуса первого ряда на отвальный и измененная компановка ряда позволяют сократить длину плуга и повысить его устойчивость в процессе работы.
