Номер

83-266-02

Наименование проекта

Способ сепарации семенной смеси и устройство для его осуществления

Назначение

Сепарация семян сельскохозяйственных культур

Рекомендуемая область применения

Сельское хозяйство

Описание

Частное техническое решение, имеющее самостоятельное значение.

Цель данной разработки - повышение эффективности процесса сепарации за счет уменьшения потерь полноценных семян и улучшение очистки от приме­сей. Эта цель достигается тем, что со­гласно способу сепарации градиент напряженности электрического поля и градиент напора воздуха одновременно изменяют во взаимно противоположных направлениях по ходу движения сепа­рируемой смеси.

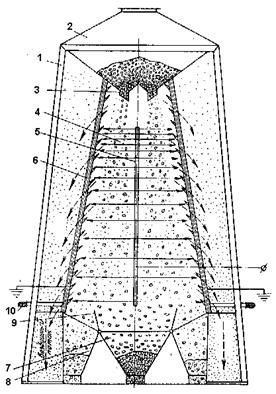

При этом некоронирующие электроды и стенки корпуса расположены по отношению к коронирующему электроду под разными углами с образованием ка­налов переменного сечения, изменяю­щегося во взаимно противоположных на­правлениях по направлению действия силы тяжести. Некоронирующие электроды выполне­ны в виде жалюзи, при этом жалюзи снабжены приводом. На рисунке дано схематическое изображение предлагаемого устройства.


Устройство для осуществления способа сепарации семенной смеси

Устройство содержит корпус 1, в котором расположен бункер 2 с двумя дозирующими устройствами 3, которые имеют общий привод (на рисунке не показан), две технологические секции 4, расположенные по обе стороны от коронирующего электрода 5, подключенного к источнику высокого напряжения (на чертеже не показан). Некоронирующие электроды 6 выполнены в виде жа­люзи с регулируемым створом. Для приема фракций сепарируемой смеси используются приемные устройства 7 и 8. Делительные плоскости 9 позво­ляют регулировать поступление гото­вого продукта в приемные устройства. С помощью рукоятки 10 привода осу­ществляется регулировка открытия жалюзей некоронирующего электрода.

Процесс разделения в устройстве происходит следующим образом. Из бункера с помощью дозатора материал двумя потоками подается в технологические секции, где про­исходит зарядка его частиц отрица­тельными потоками, движущимися от коронирующего электрода к некоронирующему.

Частицы материала,взависимости от их свойств и в соответствии с ве­личиной напряженности поля (Е), в верхней части устройства (где она наибольшая) приобретают заряд раз­личной величины. По ходу движения материала градиент напряженности по­ля уменьшается за счет увеличения межэлектродного пространства, но при этом увеличивается градиент на­пора воздуха за счет сужения воздуш­ного канала. При этом практически исключается вынос полноценных семян в отходы, так как тяжелое семя не получает зна­чительного отклонения в направлении выпуска. Вместе с тем создаются луч­шие условия для выделения легких час­тиц примеси, которые отклоняются к некоронирующему электроду, втягива­ются воздушным потоком и уносятся. Скорость воздушного потока регули­руется жалюзями некоронирующего элек­трода поворотом рукоятки. Основная масса семян попадает в первую 7 и вторую 8 фракции. Распре­деление выхода по фракциям осущест­вляется делительными плоскостями.

Использование предлагаемого спо­соба сепарации семян и реализующего его устройства позволяет повысить эффективность процесса сепарации за счет уменьшения потерь зерна и улуч­шения очистки от примеси.

Преимущества перед известными аналогами

Градиент напряженности электрического поля и градинт напора воздуха одновременно изменяют во взаимно противоположных направлениях по ходу движения сепарируемой смеси

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Уменьшились потери полноценных семян от 15 до 30 %, улучшилась очистка от примесей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.08.2006
