Результат выполнения конструкторской и технологической разработки.

Рентгеновский компьютерный томограф РКТ-01 (рис. 1) относится к третьему поколению, не уступает по основным техническим характеристикам зарубежным аналогам и предназначен для медицинских исследований головы и тела человека с целью диагностики различных заболеваний. Схема размещения томографа представлена на рисунке 2.

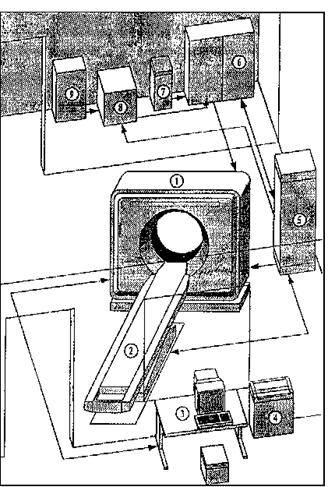

Рис. 2. Схема размещения томографа: 1 - сканер; 2 - стол пациента; 3 - пульт управления и диагностики; 4 - принтер; 5 - шкаф автоматики; 6 - источник питания рентгеновской трубки (ИПРТ); 7 - пульт ИПРТ; 8 - автотрансформатор; 9 - шкаф ввода

Отличительные особенности:

-спроектирован и изготовлен из деталей и узлов, производящихся в России;

-математическое и программное обеспечение включает полный комплект медицинских диагностических программ;

-управление томографом осуществляется с терминала ПЭВМ;

-получение твердых копий на видеопринтере.

Для управления работой томографа используется ПЭВМ типа РС-АТ, клавиатура русифицирована. Программное обеспечение разработано для стандартного (универсального) варианта, костных тканей, мягких тканей и обзорного цифрового снимка (топограммы).

Обеспечивается возможность эксплуатации РКТ-01 в режиме непрерывной работы до 12 ч. Время установления рабочего режима, включая самодиагностику и калибровку, не более 30 мин.

Функции визуализации:

-градации яркости: 256;

-матрица дисплея: 800*600;

-идентификация ткани в заданном диапазоне плотностей путем выделения наибольшей яркости тканей из заданного диапазона плотностей;

-инверсия изображений;

-устранение белых структур способом частичной инверсии изображения: наиболее яркие (плотные) структуры обращаются в черный цвет в целях улучшения визуального анализа мягких тканей.

Функции обработки изображения

-поворот изображения на 90° и 180°;

-зеркальные отображения относительно горизонтальной и вертикальной осей;

-одновременный вывод до 9 изображений;

-масштабирование изображения;

-улучшение изображения путем различного вида фильтраций.

Функции анализа изображения:

- задание области интереса в форме круга, квадрата, прямоугольника и произвольной формы;

-определение числовых характеристик области интереса (координат, размеров, статистических параметров распределения плотностей);

-нанесение на изображение координатных осей, прямоугольных сеток;

-определение длины отрезка между двумя заданными точками и угла наклона его к горизонтали;

-определение численных характеристик томограммы (плотности в заданной точке и распределения плотностей вдоль заданной линии).
