ИННОВАЦИИ БИЗНЕСУ

Результат выполнения НИР.

Наиболее распространенной технологией восстановления первичных размеров роликов МНЛЗ является наплавка их под слоем флюса. В качестве основного наплавочного материала используются порошковые проволоки нескольких типов. Фирмойweldind alloys limitedбыла предложена порошковая наплавочная проволокаchromecore 410n-0. Химический состав наплавленного с использованием данной проволоки металла представлен в таблице.

Химический состав металла, наплавленного проволокойchromecore410n-0

По технологииweldind alloys limitedпроволокойchromecore 410n-0было наплавлено 8 роликов диаметром 330 мм (2 приводных, 2 длинных и 4 коротких) на один блок. Блок был установлен в МНЛЗ на криволинейный участок и отстоял 1830 плавок. Обследование роликов показало, что наиболее нагруженные приводные ролики были покрыты грубой сеткой разгара. На одном износ составил 0,53 мм, а твердость наплавленной поверхности НВ 313 ед., на втором - 0,83 мм, а твердость НВ - 285 ед. Остальные ролики видимого износа не имели. Выяснилось, что износостойкость роликов, наплавленныхchromecore, оказалась не на много выше, чем у роликов, наплавленных по обычной технологии (проволокой НП-ПП-25Х5ФМС под флюсом АН-60), износ которых после 1800 плавок колеблется в пределах 0,5-2,0 мм.

В процессе работы роликов МНЛЗ из-за температурных воздействий происходит самоотпуск роликов. Твердость на шейках в отдельных случаях падает до НВ 150-170 ед., на бочке - до НВ 190 ед. Изменяются и механические свойства роликов. Поэтому перспективны разработки, направленные на совершенствование системы охлаждения ролика.

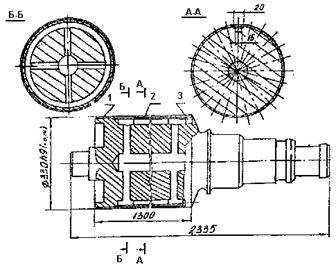

Так как желательно иметь максимальное охлаждение ближе к периферии бочки, предложили новую конструкцию ролика (см. рисунок). По периметру бочки профрезеровали 18 каналов, проточили два коллектора для подачи и слива воды. Каналы перекрыли полосками листовой стали 2, которые прихватили дуговой сваркой. Затем наплавили проволокой (НП-ПП-25Х5ФМС) 1. Для зачистки каналов от накипи имеется выход в канал со стороны конической части ролика через резьбовую пробку З.

На данную конструкцию получено положительное решение на полезную модель (заявка № 2000116184/20 (017355)).
