Частное техническое решение, имеющее самостоятельное значение.

Поэтажный шиберный затвор предназначен для открывания ды­мового проема вытяжной шахты при возникновении пожара в мно­гоэтажных жилых и общественных зданиях. Область применения - строительство.

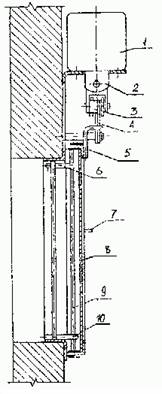

Затвор содержит заслонку 8 (см. рисунок), перемещающуюся вдоль проема по направляющим 9; механизм 3 подвеса заслонки к приводному электромагниту 1.Механизм подвеса выполнен в виде расположенной над проемом оси и состоит из двух рычагов 4Р-образной формы, вертикаль­ное плечо каждого из которых имеет на конце упор, и располо­женных на якоре 2 электромагнита двух опор качения, контак­тирующих с упорами. Заслонка навешена на горизонтальные пле­чи рычагов с помощью крюков 5, прикрепленных к заслонке с возможностью поворота. К контуру проема прикреплены две скобы 10, охватывающие направляющие стержни на заслонке, а к заслонке - скоба 6, охватывающая направляющий стержень на проеме.

Поэтажный шиберный затвор

Принцип работы затвора заключается в следующем. В закрытом положении заслонка перекрывает дымовой проем, с помощью крюков навешена на горизонтальные плечи рычагов и удержива­ется за счет упоров не вертикальных плечах рычагов, охваты­вающих установленные на якоре электромагнита опоры качения. При подаче напряжения на электромагнит якорь с опорами качения перемещается в вертикальном направлении до полного его выхода за пределы упоров на вертикальных плечах рычагов. Заслонка под действием силы тяжести падает, опрокидывая горизонтальные плечи, и удерживается в откры­том положении на контуре проема скобами, охватывающими на­правляющие стержни. В исходное закрытое положение заслонка возвращается вручную с помощью ручки 7.

Затвор данной конструкции отличается трапецеидальной формой заслонки и контура проема, что позволяет удерживать заслонку, масса которой превосходит тяговое усилие на яко­ре электромагнита и обеспечивает при этом надежность срабатывания затвора в случае возникновения пожара.
