Частное техническое решение, имеющее самостоятельное значение.

Устройство для обработки межстволь­ных полос (см. рисунок) содержит прицеп 1, снабжен­ный шарниром 2; кронштейн 3 прицепа, имеющий вертикальный шарнир 4, жестко соединенный с поводком 5; второйконец поводка соединен со стойкой 6, в нижней части которой перпендикуляр­но к поводку установлен нож 7, снабженный рыхлителями 8. Щуп 9 рас­положен под острым углом к поводку и одним концом жестко закреплен на стойке, а другим связан с верти­кальным шарниром 4.

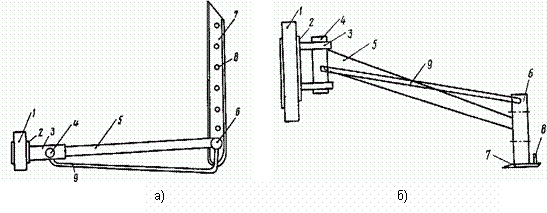

Устройство для обработки межстволь­ных полос: а) - вид сверху; б) - вид сзади

Устройство работает следующим образом. Оператор посредством прицепа уста­навливает поводок с ножом в исходное положение. В процессе движения агрегата происходит заглубление ножа в почву и разворот его относительно направления движения посредством вертикального шарнира 4 и поводка от конца ножа к его основанию и смещение ножа в сторону обрабатываемого ряда растений. При контакте со стволом дерева в процессе движения щуп упирается в ствол и возвращает нож и поводок в исходное положение. По окончании контакта щупа со стволом дерева нож поворачивается относительно направления движения в противоположную сторону от обрабатываемого ряда. При дальнейшем движении цикл обработки межствольной полосы повторяется. Копирование неровностей поверхности почвы осуществляется посредством шарнира 2.
